국방산업 진동 테스트 장비는 무작위 진동 MIL-STD-883

브랜드 이름:	PRECISION
모델 번호:	VTS-10
MOQ:	1
가격:	$6000
지불 조건:	T/T
공급 능력:	100/month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

사용자 정의 지원:

OEM ODM

싸인 힘:

20KN

막힘:

20KN

충격 힘:

40KN

주파수 범위:

1-3000Hz

이동:

76mm

속도:

2.0

테이블 사이즈:

1200x1200mm

포장 세부 사항:

표준 수출 패키징

공급 능력:

100/month

강조하다:

국방산업의 진동 테스트 장비

불규칙진동 시험 장비

MIL-STD-883 진동 테스트 장비

제품 설명

국방산업 진동 테스트 장비가 작동합니다 무작위 진동 MIL - STD - 883을 충족합니다

장비의 신뢰성과 성능이 협상 불가능한 방위 산업에서 진동 테스트는 중추적인 역할을 합니다. 특히 무작위 진동 테스트는방위 관련 제품의 복합적이고 예측할 수 없는 진동 조건 하에서의 탄력성을 평가하는 데 매우 중요합니다.MIL-STD-883 표준은 국방 전자 테스트의 초석으로 이러한 제품의 품질과 내구성을 보장하는 기준을 설정합니다.이 표준을 충족하도록 설계된 진동 테스트 장비는 방위 산업의 제품 개발 및 품질 보장 프로세스에서 필수 자산이되었습니다..

1방위 산업에서 무작위 진동 테스트의 중요성- 네

실제 세계 운영 상황을 모방하는 것

방어 장비는 종종 거친 환경에서 배치됩니다. 비평한 지형에서 움직이는 군용 차량의 진동에서 항공기 엔진 칸막이에 있는 높은 주파수 진동에 이르기까지.무작위 진동 테스트는 통제 된 실험실 환경에서 이러한 실제 상황을 복제하는 것을 목표로합니다.실제 사용 중에 경험하는 것과 유사한 다양한 진동 주파수와 진폭에 구성 요소와 시스템을 노출함으로써제조업체는 설계의 잠재적인 약점을 식별 할 수 있습니다.예를 들어, 미사일 가이드 시스템에서는 무작위 진동 테스트를 통해 민감한 전자 부품이 발사 및 비행 중에 진동에 취약한지 밝혀낼 수 있습니다.이것은 장비가 배치되기 전에 설계 개선이 이루어질 수 있습니다., 위기 상황에서 실패 위험을 줄입니다.

시스템 신뢰성 및 안전성 확보

방위 장비 의 신뢰성 과 안전 은 최우선 의 중요성 이다. 임무 도중 군사 항공기 나 통신 시스템 의 부실 한 부품 은 심각한 결과 를 초래 할 수 있다.무작위 진동 테스트는 방어 장비 내의 모든 부품과 시스템이 그들의 수명 동안 직면 할 진동에 견딜 수 있는지 확인하는 데 도움이됩니다.예를 들어, 군사 위성에서는, 전자 보드와 커넥터가 발사 및 궤도에 있는 동안 진동으로 인해 느슨하거나 실패하지 않도록 테스트되어야 합니다.무작위 진동 테스트를 통해 MIL - STD - 883 표준을 충족하면 장비의 신뢰성과 안전성에 대한 높은 신뢰도를 제공합니다., 군사 인력 들 이 현장에서 필요로 하는 확신 을 주는 것.

2MIL - STD - 883 및 무작위 진동 테스트에 대한 요구 사항을 이해- 네

MIL - STD - 883의 개요

MIL - STD - 883 는 미군 및 항공 우주 응용 분야에서 사용되는 마이크로 회로 및 기타 전자 구성 요소를 테스트하기 위해 미국 국방부가 개발한 표준입니다.그것은 광범위한 테스트 방법을 포함합니다., 무작위 진동 테스트와 같은 환경 테스트를 포함합니다. 표준은 기술 발전과 방위 산업의 변화하는 필요에 따라 정기적으로 업데이트됩니다.이는 제조업체가 그들의 제품이 국방 부문의 엄격한 요구 사항을 충족하는지 확인하는 지침으로 작용합니다..

무작위 진동 테스트의 주요 요구 사항

MIL - STD - 883 표준은 무작위 진동 테스트에 대한 세부 요구 사항을 명시합니다. 그것은 주파수 범위, 전력 스펙트럼 밀도 (PSD),시험 기간그 주파수 범위는 일반적으로 몇 헤르츠에서 수천 헤르츠까지이며, 방어 장비가 경험할 수 있는 진동의 전체 스펙트럼을 커버합니다.PSD 레벨은 각기 다른 실제 세계 시나리오에서 진동의 강도를 시뮬레이션하기 위해 신중하게 측정됩니다.예를 들어, 헬리콥터 의 에비오닉스 시스템 에 사용 되는 부품 의 PSD 수준 은 지상 기반 레이더 시스템 에 사용 되는 부품 의 PSD 수준 과 다를 것 이다. 시험 기간 은 또한 정의 된다.부품이 장기적인 내구성을 정확하게 평가할 수 있는 충분한 진동에 노출되는 것을 보장합니다..

3국방산업 진동 테스트 장비가 어떻게 작동하는지- 네

무작위 진동 발생의 작동 원리

국방 산업의 진동 테스트 장비는 무작위 진동을 생성하는 첨단 기술을 사용합니다.전자기 인덕션 원리에 따라 작동하는전력 증폭기는 자기장에 매달린 움직이는 코일에 전류를 공급합니다. 전류는 코일이 움직이게 하는 힘을 만듭니다.그리고 이 움직임은 쉐이커 테이블로 전송됩니다, 그 결과 시험 표본을 진동시킵니다. 장비의 컨트롤러는 랜덤 전기 신호를 생성하여 증폭시키고 쉐이커로 전송합니다.신호의 무작위성은 MIL - STD - 883 표준에 명시 된 진동 프로파일과 일치하도록 신중하게 설계되었습니다..

진동 테스트 장비의 구성 요소

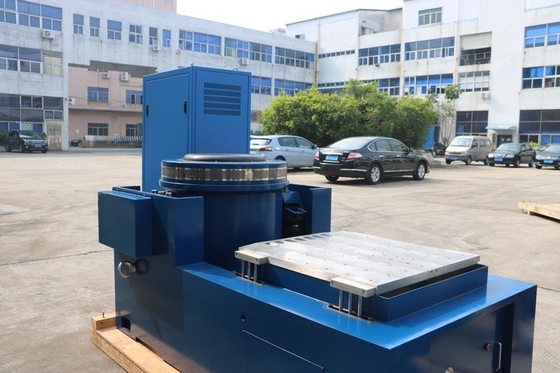

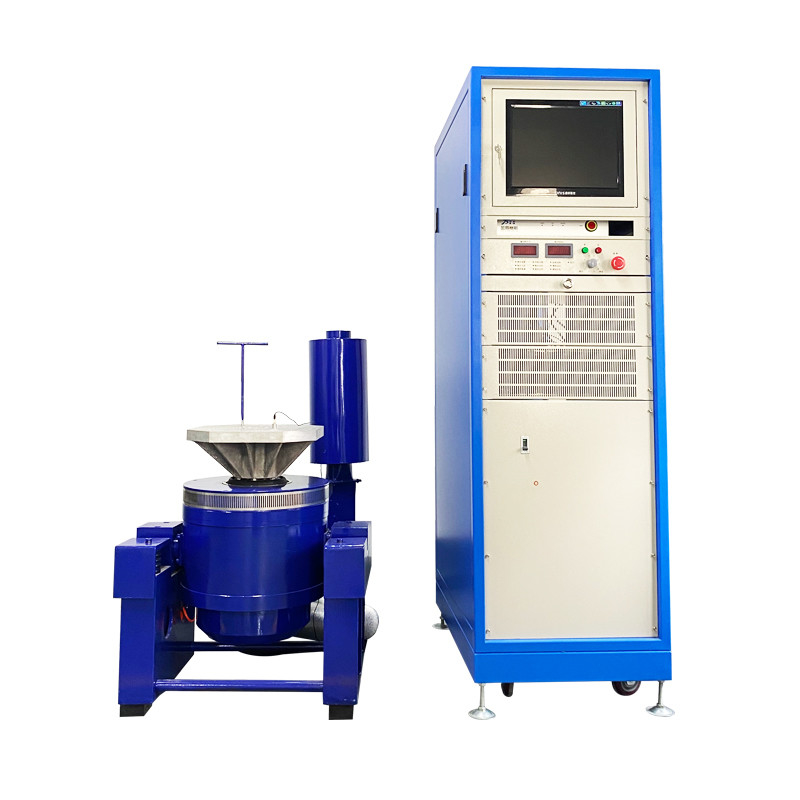

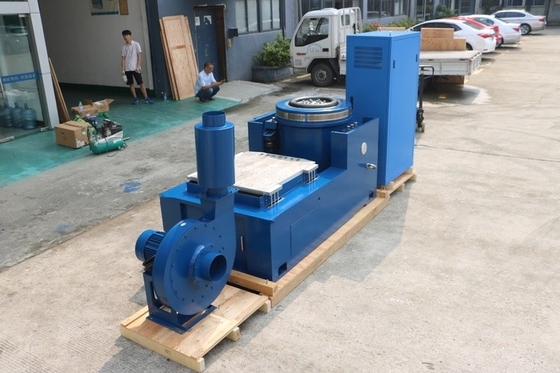

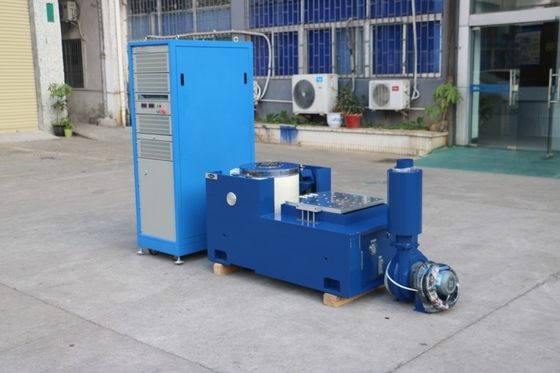

방위 산업용의 전형적인 진동 테스트 설정은 몇 가지 주요 구성 요소로 구성됩니다. 쉐이커 테이블은 테스트 샘플이 장착되는 플랫폼입니다.그것은 균일 진동 전송을 보장하기 위해 매우 딱딱하고 평평하게 설계되었습니다.전력 증폭기는 쉐이커를 구동하는 데 필요한 전력을 공급하여 컨트롤러에서 낮은 수준의 신호를 증폭시킵니다. 컨트롤러는 시스템의 뇌입니다.오퍼레이터가 주파수 범위와 같은 원하는 진동 매개 변수를 설정할 수 있도록또한, 가속도 측정기 같은 센서는 쉐이커 테이블의 실제 진동 수준을 측정하는 데 사용됩니다. 이 센서는 컨트롤러에 피드백을 제공합니다.진동 프로파일이 지정된 한계 내에서 유지되도록 실시간 조정.

4진동 테스트 장비의 성능 특성은 MIL - STD - 883을 충족합니다.- 네

고 정밀 진동 제어

국방 산업용 진동 테스트 장비는 MIL - STD - 883 표준의 복잡한 무작위 진동 프로파일을 정확하게 재현하기 위해 높은 정밀 제어 기능을 제공해야합니다.주파수 정확도 ±00.1% 및 ± 1% 내의 진폭 정확도는 일반적인 요구 사항입니다. 이 수준의 정확도는 테스트 결과가 신뢰할 수 있고 반복 가능하다는 것을 보장하는 데 중요합니다. 예를 들어,고성능 군사 통신 모듈을 테스트할 때, 장비는 선박, 항공기 또는 지상 차량과 같은 다른 군사 플랫폼에서 겪을 진동을 정확하게 시뮬레이션 할 수 있어야합니다.

넓은 동적 범위

넓은 역학적 범위를 커버 할 수 있는 능력은 또 다른 중요한 특징입니다. 방어 장비는 어떤 상황에서는 매우 낮은 진폭과 다른 상황에서는 매우 높은 진폭의 진동을 경험할 수 있습니다..진동 테스트 장비는 이러한 광범위한 범위에서 진동을 생성할 수 있어야 합니다. 예를 들어,감시용 드론의 정상적인 작동 중 부드러운 진동과 탄도 미사일 발사 중 강한 진동을 시뮬레이션 할 수 있어야 합니다.광범위한 동적 범위는 모든 가능한 진동 시나리오를 효과적으로 테스트 할 수 있음을 보장합니다.

견고하고 신뢰할 수 있는 건축물

방위용품의 중요성을 고려할 때 진동 테스트 장비는 견고하고 신뢰할 수 있는 구조로 만들어졌습니다.흔들기 테이블 과 다른 기계적 구성 요소 는 진동 검사 도중 발생 하는 큰 힘 에 견딜 수 있도록 알루미늄 이나 강철 과 같은 고강성 물질 으로 만들어진다전력 증폭기 및 컨트롤러를 포함한 전기 부품은 고 스트레스 조건에서 손상없이 지속적으로 작동하도록 설계되었습니다.이것은 장비가 상당한 유지 보수 없이 그 수명 동안 수천 가지 테스트를 수행 할 수 있음을 보장합니다., 정지 시간을 줄이고 테스트 프로세스의 효율성을 높입니다.

5방위 산업에서 사용되는 진동 테스트 장비의 종류- 네

전기 역학 쉐이커

전기 역학 쉐이커 는 무작위 진동 테스트 를 위해 방위 산업 에서 널리 사용 되고 있다. 그 들 은 높은 주파수 능력, 탁월 한 제어 능력, 그리고 광범위한 가속 수준 을 제공한다.그들은 전자 모듈과 같은 중소 크기의 구성 요소를 테스트하는 데 적합합니다.복잡한 진동 프로파일을 정확하게 생성 할 수있는 능력으로 MIL-STD-883 표준을 충족시키는 데 선호되는 선택입니다.

가등급 시네스 / 무작위 / 충격 힘	2200kgf/2.000kgf/4.400kgf	장갑체 질량	25kg
주파수 범위	5~3000 Hz	삽입 크기 (표준)	M10
최대. / 연속 이동 p-p	76mm/63mm	부하 부착: 포인트 (표준)	21
최대 속도	2.0m/s	자연 주파수-동력 축	3Hz
최대 시노스/자유 가속	88/60g	최대 수직 부하 지원	400kg
장갑 직경	340mm	테이블 위의 152mm @ 방랑 필드	≤1mT (10가우스)
기본 공명 주파수	2700 Hz (상수) ± 5%	차원 LxWxH	1160mmx880mmx1.050mm
허용된 장갑 뒤집기 모멘트	500Nm	무게 (무장)	1700kg

- 네

6방위 산업에서 진동 테스트 장비의 응용- 네

항공기 시스템 테스트

군용 항공기의 항공기 시스템은 비행 중에 광범위한 진동에 노출됩니다. 진동 테스트 장비는 비행 제어 컴퓨터와 같은 구성 요소를 테스트하는 데 사용됩니다.항법 시스템, 통신장치. 비행상태를 모방하는 무작위 진동에 이 부품들을 노출시키면 제조업체는 신뢰성을 보장할 수 있습니다. 예를 들어,비행 제어 컴퓨터는 비행기가 격동이 있거나 높은 G 기동 도중에도 완벽하게 작동해야 합니다..

미사일 부품 평가

가이드 시스템, 탄두 및 추진 시스템을 포함한 미사일 구성 요소는 진동 테스트 장비를 사용하여 테스트됩니다. 미사일 발사 및 비행 중 진동은 매우 복잡합니다.그리고 장비는 이러한 조건을 정확하게 시뮬레이션 할 수 있어야 합니다.이것은 미사일 구성 요소가 높은 스트레스 환경에 견딜 수 있고 의도한대로 작동 할 수 있도록 돕습니다. 예를 들어,미사일의 가이드 시스템은 발사 중에 강한 진동에도 불구하고 정확성을 유지해야 합니다..

지상 방어 장비의 품질 보장

레이더 시스템, 통신 타워, 군사 차량 등 지상 방어 장비도 진동 테스트를 필요로 합니다.전자 캐비닛이 부품들을 운반과 거친 지형에서의 작동과 유사한 무작위 진동에 노출함으로써,제조업체는 설계 결함을 식별하고 해결 할 수 있습니다.예를 들어, 군사용 레이더 시스템의 안테나는 차량이 비평한 지상에서 움직일 때에도 안정적이고 기능적으로 유지되어야합니다.

7결론- 네

무작위 진동을 실행하고 MIL - STD - 883 표준을 충족하는 진동 테스트 장비는 방위 산업에서 필수 도구입니다.그것은 현실적인 진동 조건에서 방어 장비의 신뢰성과 내구성을 평가 할 수 있습니다., 군사 작전의 안전과 효율성을 보장합니다. 높은 정밀 제어, 넓은 동적 범위와 견고한 구조로,이 장비는 국방 제품의 개발과 품질 보장에 결정적인 역할을 합니다.항공기 시스템, 미사일 부품, 또는 지상 방어 장비의 테스트이든,이러한 진동 테스트 장비의 사용은 방위 산업에서 요구되는 높은 품질 표준을 유지하는 데 핵심 요소입니다.만약 당신의 방위 관련 프로젝트가 MIL-STD-883 표준을 충족시키기 위해 신뢰할 수 있는 진동 테스트를 필요로 한다면고품질의 진동 테스트 장비에 투자하는 것은 제품의 성능과 신뢰성을 크게 향상시킬 수 있는 전략적 결정입니다..
