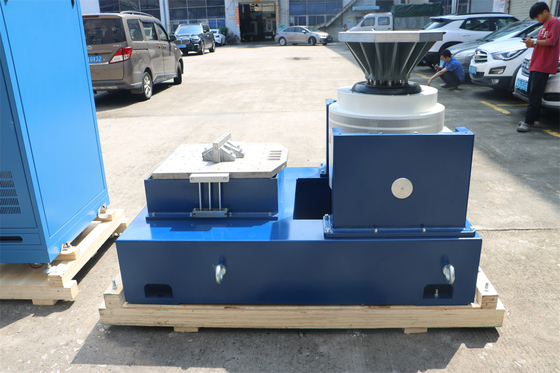

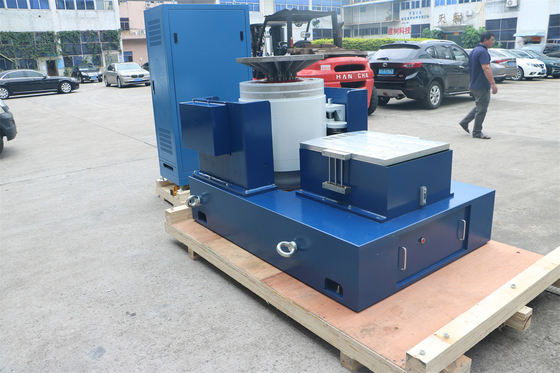

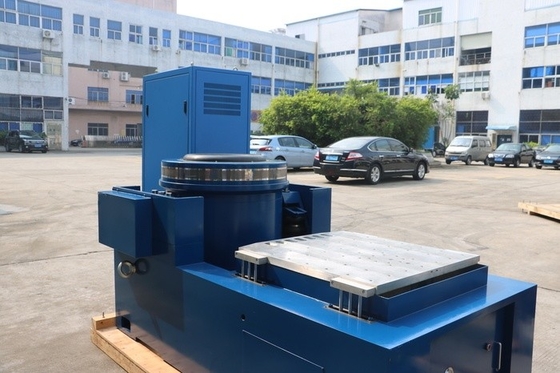

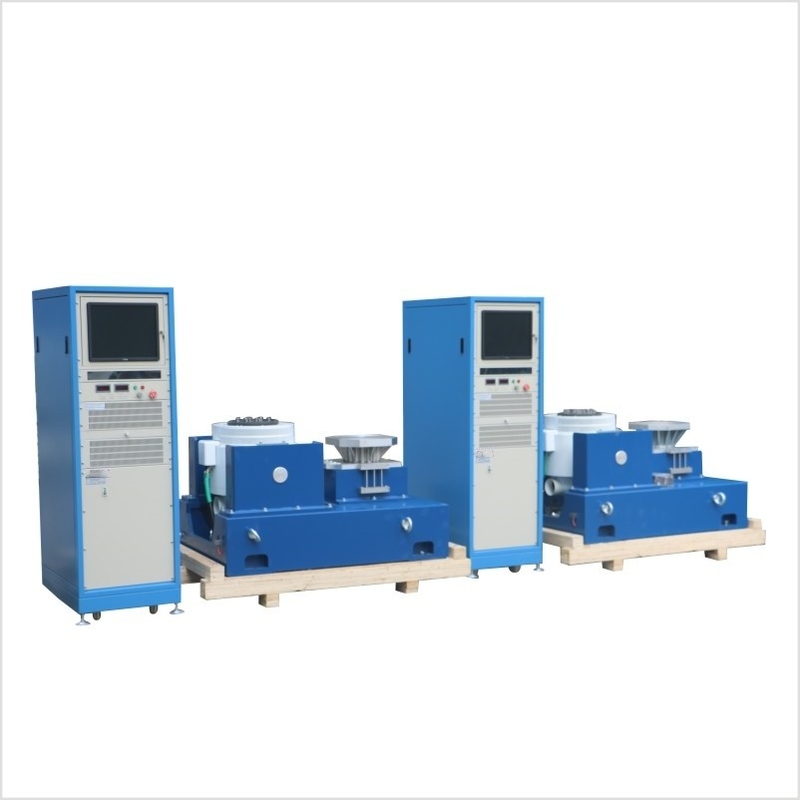

국방 전자 부품 Mil-Std-202g를 위한 사용자 지정 진동 테스트 기계

브랜드 이름:	PRECISION
모델 번호:	VTS-20
MOQ:	1
가격:	$6000
지불 조건:	T/T
공급 능력:	100/month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

사용자 정의 지원:

OEM ODM

싸인 힘:

20KN

막힘:

20KN

충격 힘:

40KN

주파수 범위:

1-3000Hz

이동:

76mm

속도:

2.0

테이블 사이즈:

1200x1200mm

포장 세부 사항:

표준 수출 패키징

공급 능력:

100/month

강조하다:

전자 부품 진동 테스트 기계

사용자 지정 진동 테스트 기계

밀-스트드-202g 진동 테스트 기계

제품 설명

밀 - STD - 202g 방어 전자 및 전기 부품 부품에 대한 진동 테스트 기계

방위 분야에서는 전자 및 전기 부품의 신뢰성과 성능이 협상 불가능합니다. 이 부품은 정교한 방위 시스템의 구성 요소입니다.통신장치와 레이더 시스템에서 무기 제어 장치까지MIL-STD-202G 표준은 이러한 구성 요소의 환경 테스트에 대한 엄격한 지침을 설정하며 진동 테스트는 중요한 측면입니다.이 표준을 충족하도록 설계된 진동 테스트 기계는 방위 전자 및 전기 부품의 품질과 내구성을 보장하는 데 필수적인 자산입니다..- 네

1방위 전자 및 전기 부품에서 진동 테스트의 중요성- 네

가혹 한 운영 환경 에 견디는 것- 네

방어용 전자 및 전기 부품은 지구상에서 가장 어려운 환경에서 배치됩니다.비행 중에 고주파 진동을 경험하는 항공기, 또는 엔진의 지속적인 진동에 견딜 수 있는 해군 선박, 이러한 구성 요소는 기능을 유지해야합니다.진동 테스트는 통제 된 실험실 환경에서 이러한 실제 진동 시나리오를 복제하는 것을 목표로합니다구성 요소를 다양한 진동에 노출함으로써 제조업체는 설계의 잠재적인 약점을 식별 할 수 있습니다.또는 부적절한 부품 장착이것은 설계 개선이 가능하여 구성 요소가 의도 된 사용에서 겪을 진동에 견딜 수 있는지 확인하고 현장에서의 고장의 위험을 줄일 수 있습니다.- 네

시스템 무결성 및 임무 성공 보장- 네

방어 시스템의 무결성은 그 구성 요소의 신뢰성과 직접적으로 관련이 있습니다.중요한 방위 시스템 내의 전자 또는 전기 구성 요소가 고장 났다면 임무 실패로 이어질 수 있습니다.예를 들어,미션 중 군용 항공기의 통신 부품의 장애가 지상 제어 및 다른 항공기와의 통신을 방해할 수 있습니다.진동 테스트는 가장 작은 저항에서 가장 복잡한 회로 보드에 이르기까지 모든 방어 시스템의 구성 요소가진동으로 인해 손상되지 않고 작동합니다.진동 테스트를 위한 MIL-STD-202G 표준을 준수함으로써 제조업체는 방위 산업에서 요구되는 높은 품질과 안전 표준을 충족하는 부품들을 제공할 수 있습니다.군사 지휘관들이 장비의 성능에 대한 신뢰를 부여합니다..- 네

2진동 테스트에 대한 MIL-STD-202G 표준을 이해- 네

표준의 주요 요구 사항- 네

MIL - STD - 202G 표준은 방위 전자 및 전기 부품의 진동 테스트에 대한 특정 요구 사항을 설명합니다.진폭 수준, 테스트 기간. 주파수 범위는 일반적으로 몇 헤르츠에서 수천 헤르츠까지,이 부품이 다양한 방위 응용 프로그램에서 경험할 수있는 진동의 전체 스펙트럼을 커버합니다.가속 (g) 으로 측정 된 진폭 수준은 실제 세계 시나리오에서 진동의 강도를 시뮬레이션하기 위해 신중하게 캘리브레이션됩니다. 예를 들어,헬리콥터 에비오닉스 시스템 에 사용 되는 부품 들 은 지상 기반 레이더 시스템 에 사용 되는 것 들 과 비교 할 때 다른 진폭 수준 을 요구 할 수 있다시험 기간 또한 명확하게 정의되어 구성 요소가 장기 내구성을 정확하게 평가 할 수있는 충분한 진동 노출에 노출되어 있는지 확인합니다.- 네

국방산업에 대한 표준화- 네

이 표준은 방위 산업 전체의 진동 테스트 프로세스를 표준화하는 데 중요한 역할을 합니다.이 규정은 제조업체가 부품의 성능을 평가할 수 있는 공통적인 틀을 제공합니다.MIL-STD-202G 표준을 준수함으로써 제조업체는 다른 구성 요소 모델과 설계의 성능을 비교할 수 있으며 개선 가능한 영역을 더 쉽게 식별 할 수 있습니다.또한 다른 제조업체의 부품이 일관된 품질 수준을 충족시키는 것을 보장하는 데 도움이됩니다.복잡한 방위 시스템으로 구성 요소를 통합하는 데 필수적입니다.- 네

3진동 테스트 기계가 어떻게 작동하는지- 네

진동 테스트 기계의 작동 원리- 네

방어 부품의 진동 테스트 기계는 일반적으로 전기 역학 또는 수압 원리에 따라 작동합니다. 전기 역학 시스템에서,전류가 자기장에 매달린 움직이는 코일에 적용됩니다.플레밍의 왼손 법칙에 따르면, 이것은 코일을 움직이게 하는 힘을 만듭니다. 코일의 움직임은 테스트 플랫폼으로 전달됩니다.그 다음에는 그 위에 놓인 부품이 진동합니다.진동 테스트 기계는 전기 전류와 자기장의 특성을 조절하여 광범위한 진동 주파수와 진폭을 생성 할 수 있습니다.수압 시스템에서, 수압 액체는 시험 플랫폼이 진동하도록 만드는 힘을 생성하는 데 사용됩니다. 수압 액체의 흐름과 압력은 원하는 진동 프로파일을 생성하도록 제어됩니다.- 네

진동 테스트 기계의 부품- 네

진동 테스트 기계는 몇 가지 주요 구성 요소로 구성됩니다. 테스트 플랫폼은 방어 구성 요소가 장착되는 표면입니다.그것은 시험 표본에 균일한 진동 전송을 보장하기 위해 매우 딱딱하고 평평하게 설계되었습니다.전력 공급원, 전기 역학 시스템에서 전기 전력 증폭기 또는 수압 시스템에서 수압 펌프, 진동을 생성하는 데 필요한 에너지를 제공합니다.컨트롤러는 시스템의 뇌입니다., 운영자가 주파수, 진폭 및 테스트 기간과 같은 원하는 진동 매개 변수를 설정 할 수 있습니다.가속도계와 같은 센서가 시험 플랫폼의 실제 진동 수준을 측정하는 데 사용됩니다.이 센서는 컨트롤러에 피드백을 제공하여 진동 프로파일이 MIL-STD-202G 표준의 지정 한계 내에서 유지되도록 실시간 조정을 가능하게합니다.- 네

4MIL - STD - 202G를 준수하는 진동 테스트 기계의 성능 특징- 네

고 정밀 진동 제어- 네

MIL - STD - 202G 표준을 충족하기 위해, 진동 테스트 기계는 높은 정밀 진동 제어 제공해야합니다. 그것은 정확하게 진동의 주파수를 조정 할 수 있습니다.주파수 정확도는 종종 ±0 이내진동의 진폭도 정밀하게 제어할 수 있으며 진폭 정확도는 일반적으로 ± 1% 내에 있습니다.이 수준의 정확성은 테스트 결과가 신뢰할 수 있고 반복 가능하다는 것을 보장하는 데 중요합니다.예를 들어, 고성능 군사 통신 모듈을 테스트할 때,진동 테스트 기계는 다양한 군사 플랫폼에서 경험할 진동을 정확하게 재생할 수 있어야 합니다., 제조업체가 그 성능을 정확하게 평가 할 수 있습니다.- 네

넓은 동적 범위- 네

넓은 역학적 범위를 커버 할 수있는 능력은 또 다른 중요한 특징입니다.방어 부품은 어떤 상황에서는 매우 낮은 진폭과 다른 상황에서는 매우 높은 진폭으로 진동을 경험할 수 있습니다.진동 테스트 기계는 이러한 광범위한 범위에서 진동을 생성 할 수 있어야 합니다.감시용 드론의 정상적인 작동 중 부드러운 진동과 미사일 발사 중 강한 진동을 시뮬레이션 할 수 있어야 합니다.광범위한 동적 범위는 모든 가능한 진동 시나리오를 효과적으로 테스트 할 수 있음을 보장합니다.- 네

견고하고 신뢰성 있는 건축물- 네

방위용품의 중요성을 고려하면 진동 테스트 기계는 견고하고 신뢰할 수 있는 구조로 만들어졌습니다.시험 플랫폼 및 다른 기계적 구성 요소는 진동 테스트 중에 생성되는 높은 힘에 견딜 수 있도록 알루미늄 또는 강철과 같은 고 강도 재료로 만들어집니다.전원 원자와 컨트롤러를 포함한 전기 및 수압 구성 요소는 고 스트레스 조건에서 손상없이 지속적으로 작동하도록 설계되었습니다.기계는 또한 테스트 샘플과 운영자를 보호하기 위해 고급 안전 장비를 갖추고 있습니다이 견고한 구조는 진동 테스트 기계가 상당한 유지 보수 없이 수 수 수 만 번의 테스트를 수행 할 수 있도록 보장합니다.정지 시간을 줄이고 테스트 프로세스의 효율성을 높입니다..- 네

가등급 시네스 / 무작위 / 충격 힘	2200kgf/2.000kgf/4.400kgf	장갑체 질량	25kg
주파수 범위	5~3000 Hz	삽입 크기 (표준)	M10
최대. / 연속 이동 p-p	76mm/63mm	부하 부착: 포인트 (표준)	21
최대 속도	2.0m/s	자연 주파수-동력 축	3Hz
최대 시노스/자유 가속	88/60g	최대 수직 부하 지원	400kg
장갑 직경	340mm	테이블 위의 152mm @ 방랑 필드	≤1mT (10가우스)
기본 공명 주파수	2700 Hz (상수) ± 5%	차원 LxWxH	1160mmx880mmx1.050mm
허용된 장갑 뒤집기 모멘트	500Nm	무게 (무장)	1700kg

5국방 전자 및 전기 부품에서 진동 테스트 기계의 응용- 네

항공기 부품의 시험- 네

군용 항공기의 항공기 부품은 비행 중에 광범위한 진동에 노출됩니다. 진동 테스트 기계는 비행 제어 컴퓨터와 같은 구성 요소를 테스트하는 데 사용됩니다.항법 시스템, 통신장치. 이 부품들을 비행상태를 모방하는 진동에 노출시키면 제조업체는 그들의 신뢰성을 보장할 수 있습니다. 예를 들어,비행 제어 컴퓨터는 비행기가 격동이 있거나 높은 G 기동 도중에도 완벽하게 작동해야 합니다.진동 테스트 기계는 이러한 진동을 정확하게 시뮬레이션하여 제조업체가 잠재적 인 문제를 식별하고 해결 할 수 있습니다.- 네

미사일 전자기기 평가- 네

미사일 전자, 가이드 시스템, 난두 퓨징 메커니즘 및 통신 링크를 포함한, 진동 테스트 기계를 사용하여 테스트됩니다.미사일 발사 및 비행 중 진동은 매우 복잡합니다, 그리고 기계는 이러한 조건을 정확하게 시뮬레이션 할 수 있어야 합니다. 이것은 미사일 전자 장치가 고 스트레스 환경에 견딜 수 있고 의도 된 대로 작동 할 수 있는지 확인하는 데 도움이됩니다.예를 들어, 미사일의 가이드 시스템은 발사 중에 강렬한 진동에도 불구하고 정확성을 유지해야합니다.진동 테스트 기계는 이러한 중요한 구성 요소의 성능을 테스트하는 데 필요한 진동 프로파일을 제공할 수 있습니다..- 네

지상 기반 방위 전자제품의 품질 보장- 네

레이더 시스템, 통신 타워, 군용 차량의 전자 장치와 같은 지상 방어 전자 장비도 진동 검사를 필요로 합니다.진동 테스트 기계는 안테나와 같은 구성 요소를 테스트하는 데 사용됩니다이 부품들을 운반과 거친 지형에서의 동작과 유사한 진동에 노출함으로써,제조업체는 설계 결함을 식별하고 해결 할 수 있습니다.예를 들어, 군사용 레이더 시스템의 안테나는 차량이 비평한 지상에서 움직일 때에도 안정적이고 기능적으로 유지되어야합니다.진동 테스트 기계는 이러한 조건에서 안테나의 성능을 보장하기 위해 이러한 진동을 시뮬레이션 할 수 있습니다. 국방 전자 부품 Mil-Std-202g를 위한 사용자 지정 진동 테스트 기계 2

- 네

6결론- 네

MIL - STD - 202G 컴플라이언스 진동 테스트 기계는 전자 및 전기 부품의 신뢰성 및 내구성을 보장하기 위해 방위 산업에서 필수 도구입니다.이 부품들이 실제 세계 방어용 용도로 겪는 진동을 정확하게 모방함으로써, 제조업체가 제품을 평가하고 개선할 수 있도록 합니다. 고정도의 진동 제어, 넓은 역학적 범위와 견고한 구조로,이 장비는 방어 시스템의 개발과 품질 보장에 중요한 역할을 합니다.항공기 부품, 미사일 전자 또는 지상 방어 전자 테스트를 할 때,이러한 진동 테스트 기계의 사용은 방위 산업에서 요구되는 높은 품질 표준을 유지하는 데 핵심 요소입니다.만약 당신의 방위 관련 프로젝트가 MIL-STD-202G 표준을 충족시키기 위해 신뢰할 수 있는 진동 테스트를 필요로 한다면고품질의 진동 테스트 기계에 투자하는 것은 방어 제품의 성능과 신뢰성을 크게 향상시킬 수 있는 전략적 결정입니다..
