전기 역동학적 진동시험 시스템
Created with Pixso.

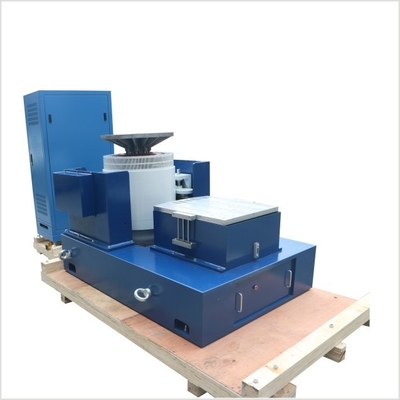

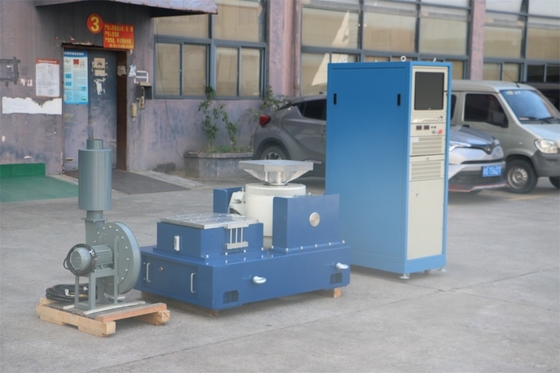

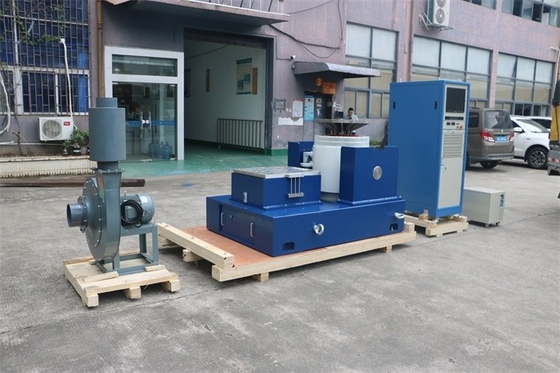

X Y Z 방향의 다축 진동 쉐이커 리?? 이온 세포의 진동 테스트

X Y Z 방향의 다축 진동 쉐이커 리?? 이온 세포의 진동 테스트

브랜드 이름: PRECISION
모델 번호: VTS-70
MOQ: 1
가격: $6000
지불 조건: T/T
공급 능력: 100/month
상세 정보
원래 장소:
중국
인증:
CE
사용자 정의 지원:
OEM ODM
싸인 힘:
10KN
막힘:
10KN
충격 힘:
20KN
주파수 범위:
1-3000Hz
이동:
51 밀리미터
속도:
2.0
테이블 사이즈:
500x500mm
포장 세부 사항:
표준 수출 패키징
공급 능력:
100/month
강조하다:

XYZ 진동 흔들기

,

다축 진동 쉐이커

,

리?? 이온 세포 진동 쉐이커

제품 설명

x, y & z 방향 리튬-이온 셀의 진동 테스트를위한 다축 진동 셰이커

우리의다축 진동 셰이커개별 리튬 이온 세포에 대한 포괄적이고 현실적인 진동 테스트를 제공하도록 특별히 설계됩니다. X, Y 및 Z 방향에서 복잡한 다 방사성 진동 응력을 동시에 또는 순차적으로 시뮬레이션함으로써 이러한 시스템은 기존의 단일 축 테스트보다 실제 작동 및 운송 환경을 훨씬 더 정확하게 표현합니다. 이 고급 기능은 리튬 이온 세포의 기계적 무결성, 전기 안정성 및 전반적인 안전성을 평가하고 개발을 가속화하고 까다로운 응용 분야에서 강력한 성능을 보장하는 데 중요합니다.

주요 기능

  • 진정한 다축 여기 :다양한 응용 분야에서 리튬 이온 셀에 의해 경험되는 복잡한 동적 하중을 동시에 또는 순차적으로 X, Y 및 Z 축을 따라 진동을 생성 할 수 있습니다.
  • 정밀 전기 역학적 셰이커 기술 :고성능 전기 역학적 셰이커를 사용하여 정확하고 반복 가능하며 제어 된 진동 프로파일을 전달합니다.
  • 넓은 주파수 및 힘 범위 :자동차, 휴대용 전자 제품 및 에너지 저장 응용 프로그램을 포함하여 리튬 이온 셀 테스트와 관련된 특정 주파수 대역 및 힘 요구 사항을 다루도록 구성되었습니다.
  • 고급 디지털 제어 시스템 :사인, 무작위, 충격 및 혼합 모드 진동 프로파일의 정확한 복제를 가능하게하는 정교한 다축 진동 컨트롤러가 특징입니다.
  • 포괄적 인 데이터 수집 :상세한 분석을 위해 가속, 변위 및 선택적 셀 온도 및 전압을 포함한 중요한 매개 변수의 실시간 모니터링 및 기록을위한 통합 시스템.
  • 사용자 정의 가능한 테스트 비품 :전문적으로 설계 및 제조 된 비품은 개별 리튬 이온 셀을 안전하게 장착하여 진동 전송을 최적화하고 원치 않는 공명을 방지합니다.
  • 셀 테스트를위한 안전 프로토콜 :필수 안전 인터록, 비상 정지 및 모니터링 기능을 통합하여 리튬 이온 셀의 안전한 취급 및 테스트에 중요한 모니터링 기능을 사용하여 열 런 어웨이와 같은 위험을 완화시킵니다.
  • 산업 표준 준수 :시스템은 리튬 이온 세포 진동 테스트 (예 : UN 38.3, IEC, SAE)에 대한 다양한 국제 및 산업 별 표준을 충족하도록 구성 할 수 있습니다.

응용 프로그램

  • 리튬 이온 세포 내구성 테스트 :다 방향 진동 하에서 세포 기계적 무결성의 포괄적 인 평가.
  • 교통 시뮬레이션 :개별 셀의 실제 배송 및 취급 조건을 복제합니다.
  • 자동차 셀 자격 :시뮬레이션 된 차량 역학 하의 EV 배터리 팩을위한 테스트 셀.
  • 휴대용 전자 제품 신뢰성 :스마트 폰, 랩톱 및 기타 장치에 사용되는 셀의 견고성을 평가합니다.
  • 에너지 저장 시스템 (ESS) 셀 검증 :대규모 에너지 저장을위한 세포의 장기 안정성을 보장합니다.
  • 실패 분석 및 분해 연구 :셀 성능, 임피던스 및 내부 구조에 대한 다축 진동의 영향을 조사합니다.
  • 연구 개발 :새로운 리튬 이온 세포 화학 및 형태 인자에 대한 설계 및 검증주기를 가속화합니다.

이익

  • 향상된 현실주의 :다축 테스트는 단일 축 테스트와 비교하여 실제 응력을보다 정확하게 시뮬레이션합니다.
  • 개선 된 신뢰성 :단일 축 테스트가 놓칠 수있는 리튬 이온 셀의 잠재적 약점 및 실패 모드를 식별합니다.
  • 가속화 된 개발 :세포를 여러 방향으로 효율적으로 테스트하여 전체 테스트 시간을 줄이고 제품 개발 속도를 높입니다.
  • 안전 보장 :제품 안전에 중요한 세포 손상 또는 열 런 어웨이로 이어질 수있는 조건을 식별하는 데 도움이됩니다.
  • 보장 준수 :리튬 이온 세포에 대한 엄격한 국제 안전 및 운송 표준에 대한 준수를 촉진합니다.
  • 포괄적 인 데이터 :설계 최적화를 위해 복잡한 진동 하중 하에서 세포 행동에 대한 심층적 인 통찰력을 제공합니다.

기술 사양 :



정격 사인/ 랜덤/ 충격력1,100 kgf/1.100 kgf/2200 kgf전기자 질량13kg
주파수 범위5-3500 Hz크기 삽입 (표준)M10
Max./Continuous Diversoments pp51 mm/51 mm부착 지점 (표준)25
맥스. 속도2.0 m/s고유 주파수-추적 축<3Hz
Max.Sine/ Random Acceleration85/60g맥스. 수직 부하 지원300kg
전기자 직경335 mm테이블 위 152mm @길 잃은 필드≤LMT (10 가우스)
기본 공명 주파수3,000 Hz (nom) ± 5%치수 lxwxh940 mmx715 mm* 780 mm
허용 가능한 전기자 전복 순간300 nm체중 (미확인)1.000 kg



궁극적 인 신뢰성과 안전을 위해 리튬 이온 세포를 엄격하게 테스트하려고합니까? 오늘 전문가에게 연락하여 귀하의 논의하십시오다축 진동 테스트리튬 이온 세포에 대한 이상적인 전기 역학적 셰이커 솔루션을 요구하고 발견하십시오.
