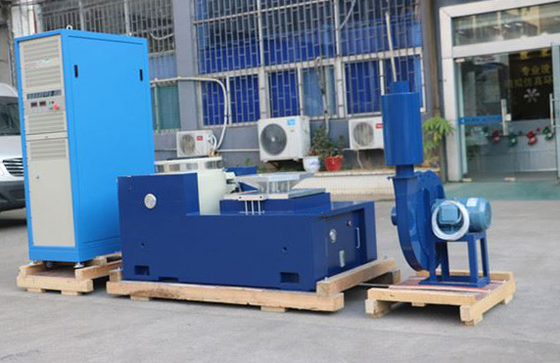

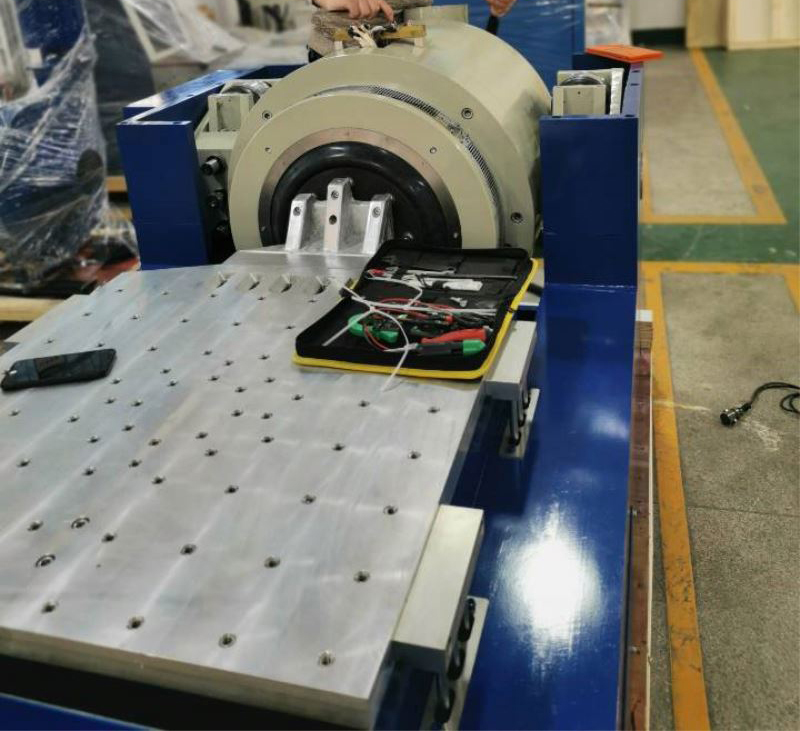

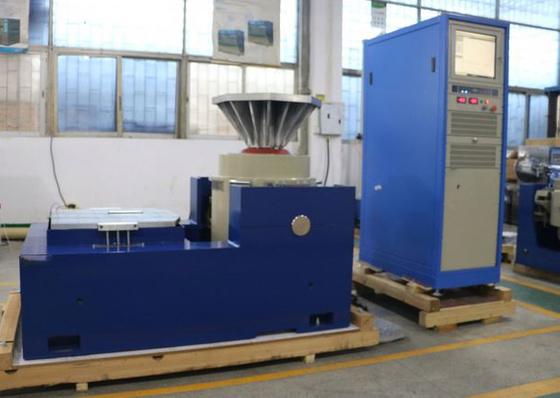

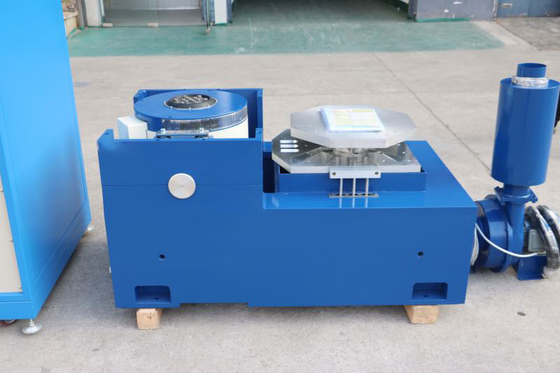

20kN 자동차 진동 시험 시스템, 500x500mm 테이블 포함

고용량 진동 테이블과 함께 자동차 부품 진동 테스트 시스템

우리의자동차 부품 진동 테스트 시스템차량 부품의 엄격한 내구성 및 신뢰성 테스트를 위해 설계된 견고하고 강력한 솔루션입니다.고용량 진동 테이블, 이 시스템은 배터리 팩에서 엔진 하위 집합까지 크고 무거운 자동차 부품을 수용하도록 설계되었습니다.도로에서 발생하는 다방향 진동 및 충격, 우리의 장비는 제품의 무결성을 보장하는 필수적인 도구입니다, 개발 주기를 가속화하고, 당신의 구성 요소가 가장 까다로운 실제 환경에 견딜 수 있는지 보장합니다.

주요 특징

• 고용량 진동 테이블:대형 자동차 부품의 상당한 무게를 견딜 수 있도록 설계되어 EV 배터리 팩, 파워트레인, 대시보드 등이 높은 수준의 정확도로 엄격한 테스트를 수행 할 수 있습니다.

• 정밀 전기 역학 흔들기:복잡한 진동 프로파일 (시노스, 무작위, 충격 등) 의 정확하고 반복 가능하고 제어된 생성,강도와 주파수 범위가 필요한 엄격한 자동차 표준을 충족하기 위해SAE J2380그리고GMW 3172.

• 현실적인 도로 시뮬레이션:시스템의 고급 제어 소프트웨어는 실제 도로 데이터를 정확하게 복제하는 고밀도의 진동 프로파일을 생성할 수 있습니다.부드러운 고속도로부터 거친 오프로드 지형까지.

• 포괄적인 데이터 획득:모든 진동 데이터 (속도, 이동, 힘 등) 를 지속적으로 모니터링하고 기록하여 분석 및 준수 보고서에 대한 자세한 통찰력과 감사 가능한 데이터를 제공합니다.

• 견고하고 지속가능한 건축:산업용 부품과 강화된 armature로 설계된 연속적인 작동과 까다로운 자동차 테스트 환경에서 장기적인 신뢰성.

• 커스터마이징 할 수 있는 고정:우리 엔지니어링 팀은 다양한 자동차 부품을 안전하게 장착할 수 있는 애플리케이션 특수한 고정 장치를 설계하고 제조하여 스트레스 전달을 최적화하고 테스트 무결성을 보장합니다.

쉐이커 사양

• 시네스/랜덤/충격력 등급:2,000 kgf / 2,000 kgf / 4,000 kgf

• 장갑 질량:30kg

• 주파수 범위:5~2,800 Hz

• 삽입 크기 (표준):M10

• 최대/연속 이동 p-p:100mm / 90mm

• 부하 부착점 (표준):25

• 최대 속도:1.8m/s

• 자연 주파수 - 추진축:3Hz

• 최대 시노스/랜덤 가속도:65g / 60g

• 최대 수직 부하 지원:400kg

• 장갑 직경:340mm

• 표 위에서 152mm의 방랑 필드:≤1mT (10가우스)

• 기본 공명 주파수:2,400Hz ((nom) ±5%

• 차원 (L x W x H):1160mm x 880mm x 1,050mm

• 허용된 장갑 뒤집기 모멘트:500Nm

• 무게 (무장):1700kg

신청서

• EV 배터리 팩 및 모듈 자격:도로의 진동과 충격 아래 전기 차량 배터리의 내구성과 안전성 검사를 포괄적으로 수행합니다.

• 엔진 및 파워트레인 부품:엔진 블록, 변속기 및 배기 시스템의 성능과 수명을 평가합니다.

• 전자 제어 장치 (ECU) 및 센서:강렬한 동적 스트레스에 대한 정보 엔터테인먼트 시스템, ADAS 모듈 및 기타 중요한 차량 전자 장치의 신뢰성을 검증합니다.

• 차체 및 서스펜션 부품:다양한 도로 조건에서 탄력성을 위해 서스펜션 팔, 브레이킹 구성 요소 및 스티어링 시스템을 테스트합니다.

• 규제 준수 및 OEM 검증:자동차 부품 신뢰성 및 안전에 대한 엄격한 국제 및 OEM 특정 표준을 충족합니다.

• 연구 개발:새로운 자동차 기술의 개발을 가속화하여 현실적인 도로 환경에서 그들의 행동을 이해합니다.

이점

• 가속화 개발 및 시장에 출시 시간:도로의 진동에 대해 빠르고 정확하게 시뮬레이션하면 개발 주기를 크게 줄이고 제품을 더 빨리 시장에 내놓을 수 있습니다.

• 높은 제품 신뢰성가장 까다로운 조건에도 견딜 수 있을 만큼 견고한 부품이어서 현장 고장 및 보증 요구가 줄어들게 됩니다.

• 비교할 수 없는 테스트 리얼리즘:실제적인 도로 진동을 시뮬레이션함으로써 제품 성능에 대한 매우 정확하고 포괄적인 평가를 제공합니다.

• 비용 효율적인 설계 개선:설계 과정 초기에 결함을 식별하여 후기 단계의 변경 또는 제품 회수와 관련된 비용을 최소화합니다.

자동차 부품의 궁극적 인 안전과 신뢰성을 보장 할 준비가 되셨습니까?고용량 진동 테이블을 갖춘 자동차 부품 진동 테스트 시스템.
