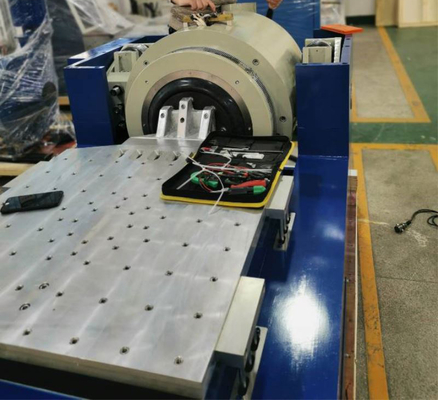

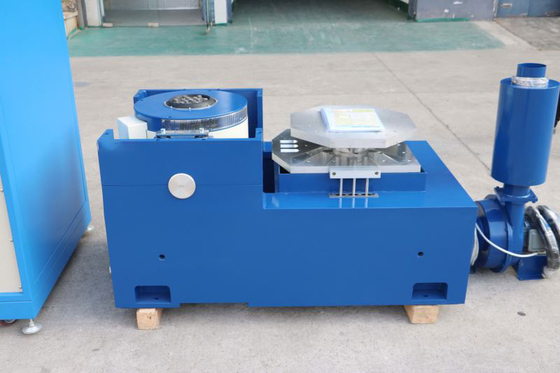

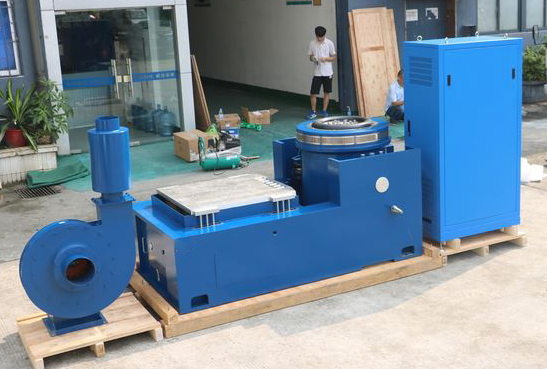

40kN 전기 역학 진동 시험 시스템 100mm 이동

진동 시험 시스템은 충격 저항을 위해 100g @ 11ms 충격 시험을 수행합니다.

저희 진동 시험 시스템은 엄격한 충격 시험을 위해 특별히 설계된 고성능 솔루션으로, 강력하고 정밀한 100g @ 11ms 충격 펄스를 생성할 수 있습니다. 이는 갑작스럽고 심각한 충격, 낙하 및 가속에 대한 제품의 저항성을 평가하기 위한 업계 표준입니다. 실제 충돌 또는 낙하의 극심한 힘을 정확하게 재현함으로써, 저희 시스템은 제품의 구조적 무결성을 보장하고, 안전을 확보하며, 가장 가혹한 환경에서도 생존할 수 있는 능력을 검증하는 데 필수적인 도구입니다.

주요 특징

• 고-G 충격 성능: 강력한 100g @ 11ms 충격 펄스를 전달하도록 설계되었습니다. 이 정밀하게 제어된 반사인파는 MIL-STD-810H, Method 516.8 (Shock)과 같은 표준에서 요구하는 바와 같이 극심한 충격 하에서 제품의 성능을 평가하는 데 중요합니다.

• 정밀 전자기 셰이커: 저희 셰이커는 고-G 충격 펄스를 정확하고 반복 가능하며 제어된 방식으로 생성하기 위해 첨단 전자기 기술을 사용합니다. 이는 신뢰할 수 있는 제품 검증과 엄격한 규제 표준을 충족하는 데 필수적입니다.

• 다양한 시험: 100g 펄스 외에도 반사인파, 터미널 피크 톱니파, 사다리꼴파를 포함한 광범위한 충격 시험을 수행할 수 있습니다.

• 포괄적인 데이터 수집: 시스템은 모든 중요한 시험 매개변수(가속도, 변위, 힘 등)를 지속적으로 모니터링하고 기록하여 분석, 근본 원인 식별 및 규정 준수 보고서를 위한 상세하고 감사 가능한 데이터를 제공합니다.

• 견고하고 내구성 있는 구조: 반복적인 충격 시험의 엄청난 힘을 견딜 수 있도록 산업 등급 구성 요소와 강화된 전기자를 사용하여 제작되어 장기적인 신뢰성과 최소한의 유지 보수를 보장합니다.

• 사용자 친화적인 인터페이스: 직관적인 제어 소프트웨어는 시험 프로그래밍, 실시간 모니터링 및 보고서 생성을 단순화하여 엔지니어와 기술자가 복잡한 시험을 쉽게 수행할 수 있도록 합니다.

• 맞춤형 고정 장치: 저희 엔지니어링 팀은 다양한 제품을 안전하게 장착하고 충격 전달을 최적화하며 시험 무결성을 보장하기 위해 응용 분야별 고정 장치를 설계하고 제조합니다.

기술 사양

• 정격 사인/랜덤/충격력: 4,000 kgf / 4,000 kgf / 8,000 kgf

• 전기자 질량: 35 kg

• 주파수 범위: 5–3,000 Hz

• 인서트 크기(표준): M10

• 최대/연속 변위 p-p: 100mm / 90mm

• 하중 부착 지점(표준): 17

• 최대 속도: 1.8 m/s

• 고유 주파수 - 추력 축: <3Hz

• 최대 사인/랜덤 가속도: 100g / 60g

• 최대 수직 하중 지지: 500 kg

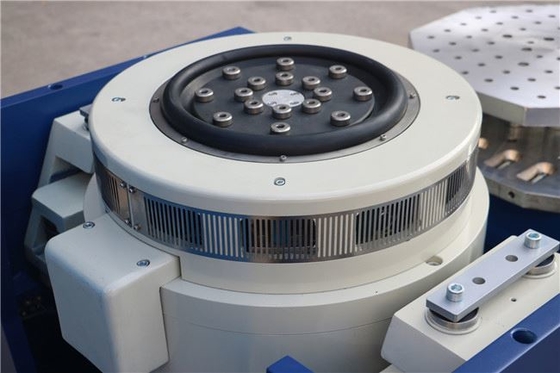

• 전기자 직경: 440 mm

• 테이블 위 152mm에서의 누설 자기장: ≤1mT (10 가우스)

• 기본 공진 주파수: 2,500Hz(공칭) ±5%

• 치수(L x W x H): 1,270 mm x 980mm x 1,135mm

• 허용 전기자 전복 모멘트: 500 Nm

• 무게(포장 해제): 2,500 kg
