전기 역동학적 진동시험 시스템
Created with Pixso.

정밀 제어 10kN 진동 쉐이커 500x500mm 테이블과 함께 다축 테스트

정밀 제어 10kN 진동 쉐이커 500x500mm 테이블과 함께 다축 테스트

브랜드 이름: PRECISION
모델 번호: VTS-10
MOQ: 1
가격: $6000
지불 조건: t/t
공급 능력: 100/월
상세 정보
원래 장소:
중국
인증:
CE ISO
맞춤형 지원:
OEM ODM
사인 힘:
10kn
임의의 힘:
10kn
충격 힘:
20kn
주파수 범위:
1-3000Hz
배수량:
51mm
속도:
2.0
테이블 크기:
500x500mm
포장 세부 사항:
표준 수출 포장
공급 능력:
100/월
강조하다:

10kN 힘 진동 쉐이커

,

500x500mm 테이블 진동 흔들기

,

정밀 제어 진동 흔들기

제품 설명

정밀 제어 10kN 진동 쉐이커 500x500mm 수직 및 수평 테이블



우리의정밀 제어 10kN 진동 쉐이커중소형 부품의 엄격한 검증을 위해 설계된 다재다능하고 높은 정확도의 시스템입니다. 통제 된 검증을 제공합니다.10 kN (1,000 kgf)힘과 실용적인500mm x 500mm 테스트 플랫폼수직 및 수평 응용 용도로 이 시스템은 높은 신뢰성을 필요로 하는 실험실의 이상적인 선택입니다.품질 보장, 그리고 전자, 자동차 및 의료 기기 분야에서 준수 테스트.



주요 특징



  • 정밀 10 kN 출력 힘:민감한 부품과 프로토타입을 정확하게 테스트하는 데 적합한 안정적이고 제어 된 힘을 제공하여 상세한 분석에 중요한 높은 데이터 충실성을 보장합니다.

  • 콤팩트 500mm x 500mm 플랫폼:The optimized size of the armature (for vertical testing) and the integrated horizontal slip table (for X and Y-axis testing) efficiently accommodates most small and medium-sized components and sub-assemblies.

  • 3축 진동 능력:이 통합 시스템은 쉐이커의 수직 (Z축) 과 슬리프 테이블의 수평 (X축과 Y축) 에서 포괄적 인 테스트를 가능하게합니다.실제 사용의 다방향 동적 부하.

  • 정밀 전기 역학 제어:우리의 고성능 쉐이커는 모든 복잡한 진동 프로파일 (시노스, 무작위, 충격 등) 의 정확하고 반복 가능하고 제어 된 생성을 제공하여 테스트 결과가 신뢰할 수 있고 감사 할 수 있습니다.

  • 높은 안정성 수평 슬라이드 테이블:통합 된 오일 필름 슬리프 테이블은 높은 안정성과 경직성을 위해 설계되었으며, 효과적으로 뒤집기 모멘트를 처리하고 수평 축을 통해 정확한 움직임을 유지합니다.

  • 사용자 친화적인 제어 시스템:직관적인 소프트웨어로 테스트 프로그래밍, 실행 및 데이터 보고를 간소화하여 모든 기술자에게 고급 테스트를 액세스 할 수 있습니다.

  • 조용하고 실험실 친화적인 작업:연구개발 연구소에 통합되도록 설계된 이 시스템은 더 크고 더 강력한 시스템과 비교할 때 소음 프로필이 낮아지는 동시에 효율적으로 작동합니다.



신청서



  • 전자 및 반도체:인쇄 회로 보드 (PCB), 커넥터, 센서 및 IC 패키지의 내구성 및 피로 테스트.

  • 자동차:작은 ECU, 자동차 센서, 조명 집합체 및 내부 구성 요소의 다자 축 검증.

  • 의료기기:생명에 중요한 의료 장비에 사용되는 민감한 전자 및 기계 부품의 신뢰성 테스트

  • 항공우주 부품:소형 항공전자 단위 및 변환기의 다축 동적 부하에 대한 자격

  • 연구 개발:세부적인 구조 역학 분석과 프로토타입 부품에 대한 공명 검색



이점



  • 높은 데이터 신뢰성:정밀 컨트롤은 최고 정확성과 반복성을 보장합니다. 첨단 R&D 및 장애 분석에 중요합니다.

  • 공간 및 비용 효율성:컴팩트한 발자국에서 필수적인 다자 축 테스트 기능을 제공하며 예외적인 가치를 제공하고 실험실 공간을 극대화합니다.

  • 우수한 내구성 검증:현실적인 다축 동적 부하 하에서 구성 요소를 엄격하게 테스트하여 현장 장애가 줄어들고 제품의 신뢰성이 향상됩니다.

  • 다양한 산업에 적용 가능성:다양한 첨단 기술 분야에 걸쳐 R&D, 품질 보장 및 컴플라이언스 테스트의 요구를 충족시키는 유연한 플랫폼

사양



가등급 시네스 / 무작위 / 충격 힘 1100kgf/1,100kgf/2.200kgf 장갑체 질량 11kg
주파수 범위 5~3000 Hz 삽입 크기 (표준) M8
최대/연속 이동 p-p 51 mm/ 51 mm 부하 부착점 (표준) 17
최대 속도 2.0m/s 자연 주파수-동력 축 3Hz
마크스 시네스 / 무작위 가속 100/60g Mac 수직 부하 지원 300kg
장갑 직경 235mm 테이블 위의 152mm @ 방랑 필드 ≤1mT (10가우스)
기본 공명 주파수 2500 Hz (상수) ± 5% 차원 LxWxH 940mmx715mmx780mm
허용된 장갑 뒤집기 모멘트 300Nm 무게 (무장) 1.000kg

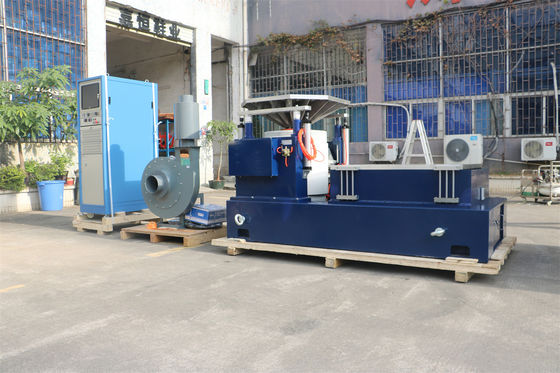

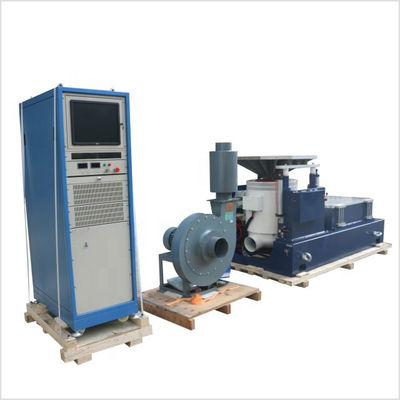

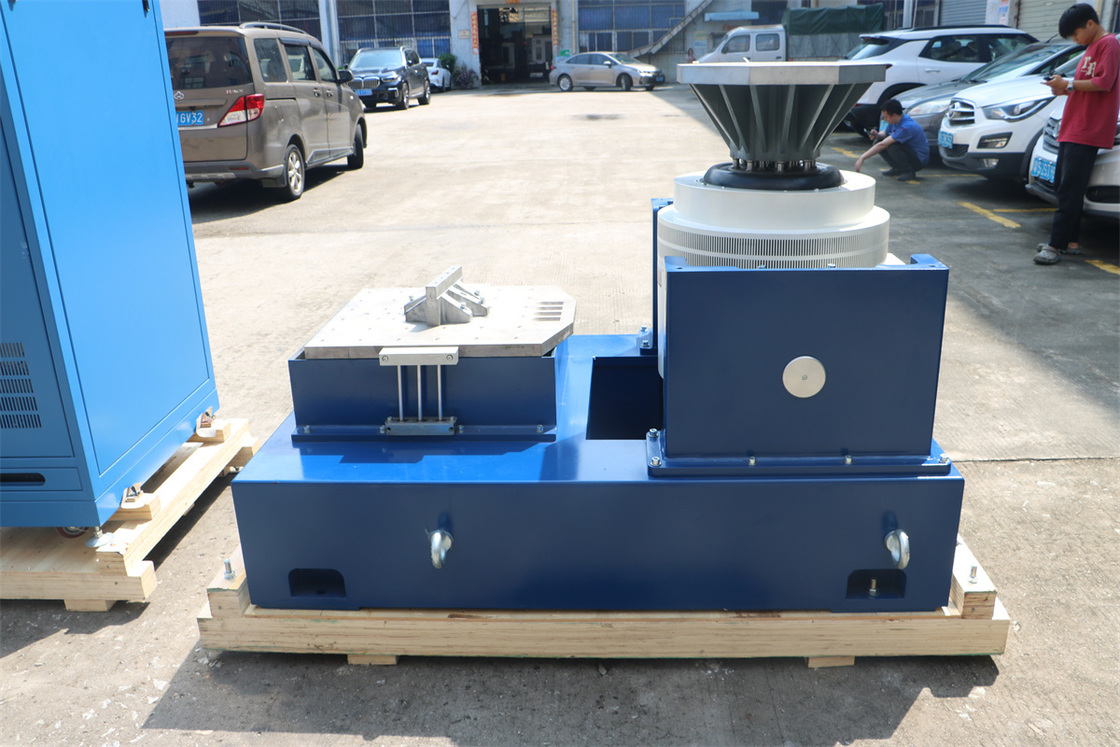

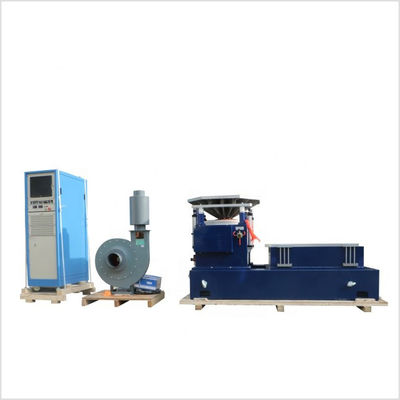

정밀 제어 10kN 진동 쉐이커 500x500mm 테이블과 함께 다축 테스트 0정밀 제어 10kN 진동 쉐이커 500x500mm 테이블과 함께 다축 테스트 1



강력하고 정확하고 컴팩트 한 다중 축 테스트 시스템을 구입 할 준비가 되셨습니까?정밀 제어 10kN 진동 쉐이커 500x500mm 수직 및 수평 테이블
