전기 역동학적 진동시험 시스템
Created with Pixso.

10kN 전자기 진동 시험기, 800x800mm 수평 슬립 테이블 포함, 3축 진동 시험용

10kN 전자기 진동 시험기, 800x800mm 수평 슬립 테이블 포함, 3축 진동 시험용

브랜드 이름: PRECISION
모델 번호: VTS-10
MOQ: 1
가격: $6000
지불 조건: t/t
공급 능력: 100/월
상세 정보
원래 장소:
중국
인증:
CE ISO
맞춤형 지원:
OEM ODM
사인 힘:
10kn
임의의 힘:
10kn
충격 힘:
20kn
주파수 범위:
1-3000Hz
배수량:
51mm
속도:
2.0
테이블 크기:
800x800mm
포장 세부 사항:
표준 수출 포장
공급 능력:
100/월
강조하다:

800x800mm 수평 슬립 테이블 전자기 진동 시험기

,

3축 진동 기능 진동 시험 시스템

,

전자기 제어 전자기 진동 시험기

제품 설명

800x800mm 수평 슬립 테이블이 장착된 10kN 전자기 진동 시험기



저희 10kN 전자기 진동 시험기는 중형 부품 및 어셈블리의 정밀한 다축 테스트를 위해 설계된 다재다능하고 비용 효율적인 시스템입니다. 제어된 10 kN (1,000 kgf)의 힘을 제공하고 실용적인 800mm x 800mm 수평 슬립 테이블을 특징으로 하는 이 통합 장치는 수평(X 및 Y) 축에서 엄격한 제품 검증에 필요한 충분한 공간과 전력을 제공하며, 진동 시험기에서 수직(Z축) 테스트를 보완합니다. 정밀성, 다재다능함, 효율성의 조합을 원하는 실험실에 이상적인 도구입니다.



주요 특징



  • 정밀 10 kN 힘 출력: 민감한 부품 및 프로토타입의 엄격한 내구성과 피로 테스트에 적합한 안정적이고 정확한 힘을 제공하여 높은 데이터 충실도를 보장합니다.

  • 대형 800mm x 800mm 수평 슬립 테이블: 넓은 플랫폼은 다양한 중대형 부품, 하위 어셈블리 및 포장 제품을 효율적으로 수용하여 테스트 처리량과 유연성을 극대화합니다.

  • 3축 진동 기능: 이 통합 시스템은 진동 시험기에서 수직(Z축) 테스트와 슬립 테이블에서 중요한 수평(X 및 Y축) 테스트를 포괄적으로 수행할 수 있습니다. 이는 실제 사용의 복잡하고 다방향 동적 하중을 재현하는 데 필수적입니다.

  • 전자기 제어: 당사의 고성능 진동 시험기는 고급 전자기 기술을 사용하여 모든 복잡한 진동 프로파일(사인파, 랜덤, 충격 등)을 정확하고 반복 가능하며 제어된 방식으로 생성합니다.

  • 고도로 안정적인 수평 슬립 테이블: 오일 필름 슬립 테이블은 높은 안정성과 강성을 위해 제작되어 전복 모멘트를 효과적으로 처리하고 수평 축에서 정밀하고 왜곡이 적은 움직임을 유지합니다.

  • 사용자 친화적인 제어 시스템: 테스트 프로그래밍, 실행 및 데이터 보고를 단순화하는 직관적인 소프트웨어를 갖추고 있어 모든 기술자가 고급 다축 테스트에 액세스할 수 있습니다.

  • 다양한 고정 장치: 대형 플랫폼은 개별 부품에서 중형 포장 상자에 이르기까지 다양한 테스트 품목의 장착을 단순화합니다.



응용 분야



  • 자동차: 전자 제어 장치(ECU), 센서, 내부 부품 및 소형 배터리 모듈의 다축 내구성 테스트.

  • 포장 테스트: 특히 운송 환경을 시뮬레이션하는 데 적합한 다방향 운송 스트레스에 대한 포장 제품의 엄격한 검증.

  • 전자 및 통신: 네트워크 장치, 전자 인클로저 및 대형 인쇄 회로 기판(PCB) 어셈블리의 검증.

  • 항공우주 부품: 소형 항공 전자 장치, 변환기 및 구조 하위 어셈블리의 다축 동적 하중에 대한 자격.

  • 연구 개발: 프로토타입 부품에 대한 상세한 구조 역학 분석, 공진 검색 및 피로 테스트.



장점



  • 향상된 다재다능함: 넓은 수평 영역과 3축 기능을 결합하여 다양한 테스트 요구 사항에 대한 단일하고 비용 효율적인 솔루션을 제공합니다.

  • 우수한 내구성 검증: 현실적인 다축 동적 하중에서 부품을 엄격하게 테스트하여 현장 고장을 줄이고 제품 신뢰성을 향상시킵니다.

  • 높은 데이터 충실도: 정밀 제어는 고급 R&D 및 품질 보증에 중요한 최대 정확도와 반복성을 보장합니다.

  • 처리량 증가: 800x800mm 테이블 크기를 통해 여러 항목을 동시에 테스트하여 실험실 효율성을 극대화합니다.

사양



정격 사인파/ 랜덤/ 충격력 1,100 kgf/1,100 kgf/2,200 kgf 아머처 질량 11kg
주파수 범위 5-3,000 Hz 인서트 크기(표준) M8
최대/연속 변위 p-p 51 mm/ 51 mm 하중 부착 지점(표준) 17
최대 속도 2.0 m/s 자연 주파수-추력 축 <3Hz
최대 사인파/ 랜덤 가속도 100/60g 최대 수직 하중 지지 300 kg
아머처 직경 235 mm 테이블 위 152mm에서 누설 자장 ≤1mT (10 가우스)
기본 공진 주파수 2,500 Hz (공칭) ± 5% 치수 LxWxH 940 mmx715 mmx780 mm
허용 아머처 전복 모멘트 300 Nm 무게(포장 풀림) 1,000 kg

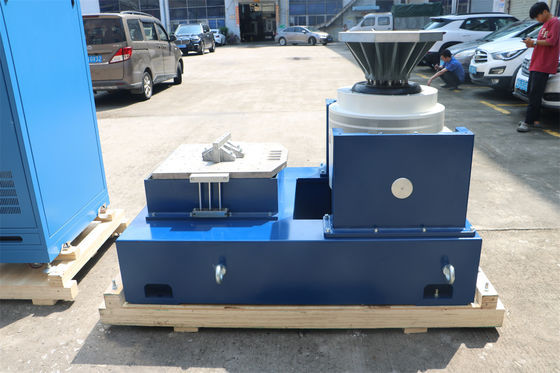

10kN 전자기 진동 시험기, 800x800mm 수평 슬립 테이블 포함, 3축 진동 시험용 0

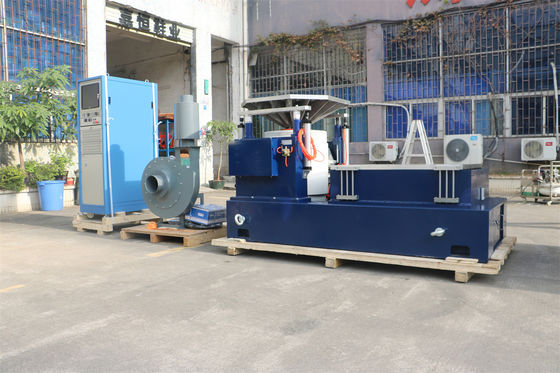

10kN 전자기 진동 시험기, 800x800mm 수평 슬립 테이블 포함, 3축 진동 시험용 1



강력하고 정밀하며 매우 다재다능한 다축 테스트 시스템을 구매할 준비가 되셨습니까? 800x800mm 수평 슬립 테이블이 장착된 10kN 전자기 진동 시험기에 대한 요구 사항을 논의하려면 오늘 저희 전문가에게 문의하십시오.
