| 브랜드 이름: | PRECISION |
| 모델 번호: | VTS-60 |
| MOQ: | 1 |
| 가격: | $6000 |
| 지불 조건: | 티/티 |
| 공급 능력: | 100/월 |
제품 설명:

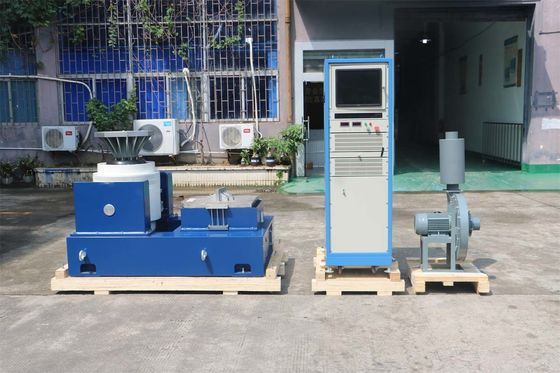

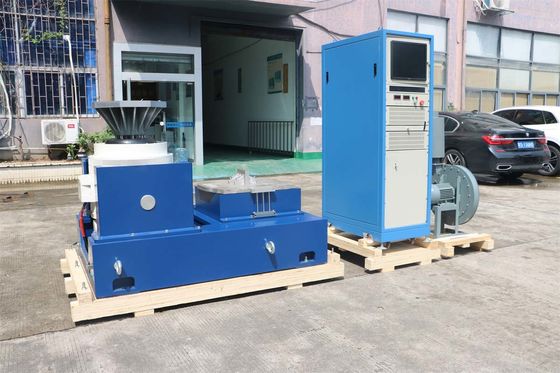

저희 수평 및 수직 진동 시험 시스템은 엄격한 사인 버스트 진동 시험 및 기타 과도 기계적 충격 시뮬레이션을 실행하도록 특별히 설계된 고정밀 솔루션입니다. 이 듀얼 축 시스템은 항공우주, 군사 및 고성능 자동차 분야에서 사용되는 중요한 부품을 테스트하는 데 필요한 유연성과 성능을 제공하여 제품이 빠르고 높은 진폭의 스트레스 이벤트를 견딜 수 있도록 합니다.
주요 특징:

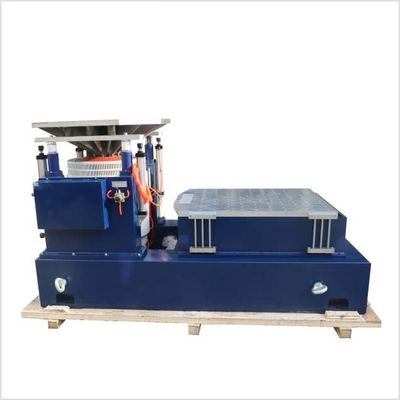

듀얼 축 기능 (수평 및 수직):
전용 수직 셰이커와 통합 수평 슬립 테이블 어셈블리를 모두 포함합니다.
포괄적인 다방향 테스트를 수행하기 위해 축 간의 빠르고 원활한 전환을 허용합니다.
사인 버스트 테스트에 최적화됨:
높은 힘 정격: 정확한 사인 버스트 파형에 필요한 강렬한 가속도와 짧은 지속 시간을 제공하도록 설계되었습니다.
빠른 응답 제어: 고급 디지털 컨트롤러는 버스트 이벤트 동안 정확한 타이밍, 진폭 제어 및 제로 크로싱 정확도를 보장합니다.

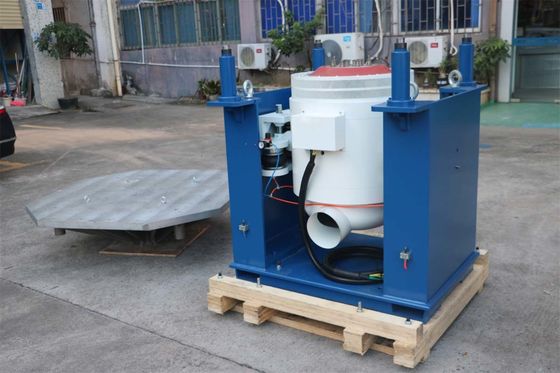

고성능 전자기 셰이커:
사인, 랜덤, 충격 및 과도 펄스 (사인 버스트와 같은)를 포함한 광범위한 파형을 생성할 수 있습니다.
까다로운 군사 및 항공 사양 (예: MIL-STD-810의 일부)을 충족하는 넓은 주파수 범위와 높은 피크 G 레벨.
강력한 슬립 테이블 어셈블리:
부드럽고 채터가 없는 수평 운동을 위한 높은 강성, 낮은 크로스 커플링 설계.
슬립 테이블에서 높은 수직 하중 지지력을 위한 강력한 가이드 베어링 (예: 정수압 또는 선형 롤러)을 특징으로 합니다.
고급 제어 및 데이터 수집:
전용 사인 버스트 소프트웨어 모듈: 특정 사이클, 주파수 내용 및 듀얼 시간을 프로그래밍하는 것을 단순화합니다.
DUT (Device Under Test)의 과도 응답을 정확하게 캡처하고 분석하기 위한 고속 데이터 로깅 기능.
안전 및 신뢰성:
고에너지 버스트 테스트 중 장비를 보호하기 위한 셰이커 및 증폭기에 대한 내장 시스템 보호 회로.
지속적인 고강도 작동을 위한 견고한 구조.
응용 분야:
항공우주 부품: 발사 및 기동 충격에 대한 비행 제어 시스템, 항공 전자 공학 및 민감한 센서 테스트.
군사 하드웨어: 전장 및 운송 충격에 대한 전술 장비, 통신 장비 및 미사일 부품의 자격.
고성능 자동차: 심각한 도로 위험에 노출된 안전 관련 센서 및 전자 모듈 테스트.
일반 충격 시뮬레이션: 갑작스럽고 강렬한 기계적 입력에 대한 제품 테스트.
장점:
완전한 규정 준수: 다축 과도 시뮬레이션이 필요한 엄격한 표준에 대한 테스트를 가능하게 합니다.
정확한 복제: 높은 G, 짧은 지속 시간의 충격 환경을 정확하게 복제합니다.
시간 단축: 듀얼 축 기능은 DUT를 회전하는 것에 비해 설정 시간을 최소화합니다.
고장 분석: 충격 하중에서 고장 메커니즘을 이해하기 위한 자세한 데이터를 제공합니다.
사양
| 정격 사인/랜덤/충격력 | 6,000 kgf/6,000 kgf/12,000 kgf | 아머처 질량 | 60 kg |
| 주파수 범위 | 5-2,500 Hz | 인서트 크기 (표준) | M10 |
| 최대/연속 변위 p-p | 100mm/90mm | 하중 부착 지점 (표준) | 17 |
| 최대 속도 | 1.8m/s | 자연 주파수 - 추력 축 | <3Hz |
| 최대 사인/랜덤 가속도 | 100/60g | 최대 수직 하중 지지 | 500 kg |
| 아머처 직경 | 440 mm | 테이블 위 152mm에서 누설 자장 | ≤lmT (10 가우스) |
| 기본 공진 주파수 | 2.100 Hz(공칭)±5% | 치수 LxWxH | 1,650 mmx1,l30mmxl,280mm |
| 허용 아머처 전복 모멘트 | 1,000 Nm | 무게 (포장 풀림) | 4,500 kg |
