| 브랜드 이름: | PRECISION |
| 모델 번호: | VTS-70 |
| MOQ: | 1 |
| 가격: | $6000 |
| 지불 조건: | 티/티 |
| 공급 능력: | 100/월 |
제품 설명:

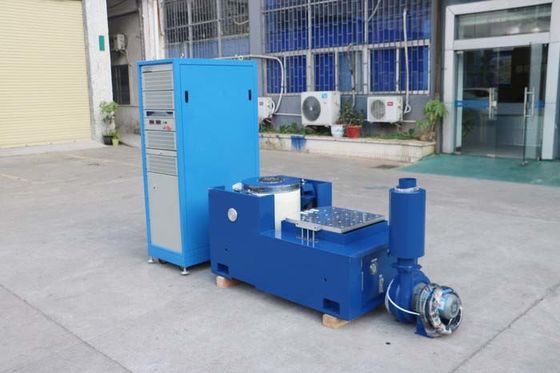

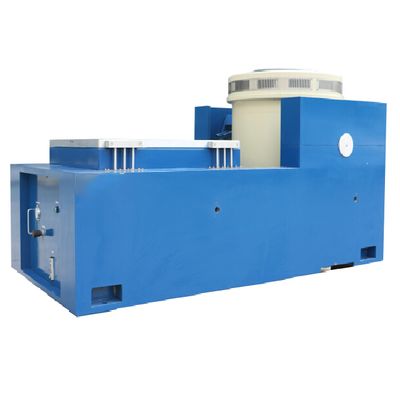

저희 수냉식 진동 시험기는 전기 자동차(EV) 배터리 열 관리 시스템(BTMS) 및 고전류 충전 시스템의 까다로운 시험 요구 사항을 위해 특별히 설계된 고출력, 고신뢰성 솔루션입니다. 수냉식 설계는 현대 자동차 및 에너지 저장 산업에 필수적인 엄격한 수명 주기 및 안전 테스트에 필요한 지속적인 고강도 작동을 보장합니다.
주요 특징:
고출력 수냉식 설계:
효율적인 폐쇄 루프 수냉 시스템을 활용하여 열화 없이 지속적이고 장기간의 고강도 테스트를 가능하게 합니다.
대형, 무거운 배터리 팩 및 충전 스테이션 구성 요소에 필요한 높은 동적 힘에 이상적입니다.
배터리 및 충전 시스템에 최적화됨:
대형 페이로드 용량: 전체 배터리 팩, 냉각수 매니폴드 및 충전 시스템 구성 요소의 상당한 질량을 안전하게 처리하도록 설계되었습니다.
고G 기능: EV 작동 및 충돌 안전 표준에 특정한 충격 및 랜덤 진동 프로파일에 필요한 G 레벨을 제공합니다.
정밀한 온도 및 기후 통합(선택 사항):

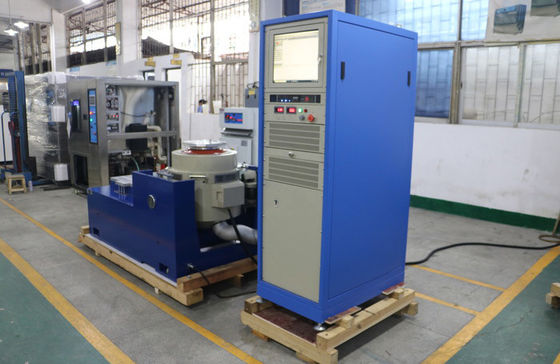

특수 배터리 시험 챔버(열 챔버)와 원활하게 통합되도록 설계되었습니다.
BTMS 검증에 중요한 극한의 열 사이클 또는 열 폭주 시뮬레이션과 진동 응력을 결합한 테스트를 허용합니다.
고급 안전 프로토콜:
작업자와 시험 시설을 모두 보호하는 고전압 환경에 최적화된 통합 안전 인터록 및 절연을 포함합니다.
견고한 고정 장치 장착 및 과부하 방지 기능을 갖추고 있습니다.
다양한 파형 생성:
모든 주요 시험 파형을 지원합니다: 사인파, 랜덤(도로 하중 시뮬레이션), 및 클래식 충격.
고급 제어 시스템을 통해 수명 주기 사용을 시뮬레이션하기 위한 복잡한 듀티 사이클을 프로그래밍할 수 있습니다.
고충실도 제어 및 데이터 수집:
동적 열 및 기계적 이벤트 동안 중요한 데이터를 정확하게 캡처하기 위한 높은 샘플링 속도를 가진 디지털 컨트롤러.
규제 준수 및 안전 문서화를 위한 추적 가능한 데이터를 생성합니다.
응용 분야:
배터리 팩 내구성: 전체 EV 배터리 인클로저, 셀, 모듈 및 내부 버스바의 진동 및 피로 시험.
열 시스템 검증(BTMS): 펌프, 밸브, 냉각기 및 냉각수 라인의 결합된 열-진동 시험.
충전 시스템 신뢰성: 충전 포트, 전력 전자 장치, 인버터 및 벽걸이형 충전 스테이션의 충격 및 진동 시험.
EV 안전 자격: 충돌 안전성을 위한 고G 시뮬레이션을 요구하는 표준에 대한 시험.
장점:
중단 없는 시험: 수냉식은 장기간의 피로 및 노화 시험에 대한 최대 가동 시간을 보장합니다.
규제 준수: 자동차 표준(예: 특정 UN/ECE R100, SAE) 및 EV 안전 규정에 필요한 시험을 용이하게 합니다.
향상된 안전성: 고전압 시스템을 위한 안전한 시험 환경을 제공합니다.
개발 가속화: 중요한 EV 구성 요소의 구조적 및 열적 약점을 조기에 식별합니다.
기술 사양:
| 정격 사인/ 랜덤/ 충격력 | 7,000 kgf/7,000 kgf/14,000 kgf | 아머처 질량 | 70 kg |
| 주파수 범위 | 5-2,500 Hz | 인서트 크기(표준) | M10 |
| 최대/연속 변위 p-p | 100mn/90mm | 하중 부착 지점(표준) | 17 |
| 최대 속도 | 1.8m/s | 고유 주파수 - 추력 축 | <3Hz |
| 최대 사인/ 랜덤 가속도 | 100/60g | 최대 수직 하중 지지 | 1,000 kg |

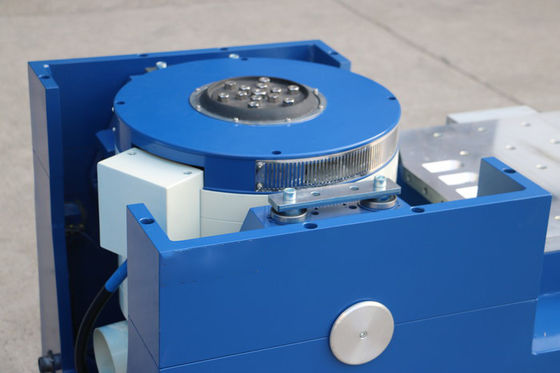

| 아머처 직경 | 450 mm | 테이블에서 152mm 떨어진 곳의 스트레이 필드 | ≤lmT (10 가우스) |
| 기본 공진 주파수 | 2,100Hz(공칭)±5% | 치수 LxWxH | 1,650 mmx1,130mmx 1,280mm |
| 허용 아머처 전복 모멘트 | 1,000 Nm | 무게(포장 해제) | 4,500 kg |
저희 수냉식 시스템을 선택해야 하는 이유?
EV 배터리 및 충전 시스템의 고강도, 고듀티 사이클 요구 사항을 위해 저희 수냉식 셰이커는 타의 추종을 불허하는 열적 안정성과 신뢰성을 제공합니다. 저희는 중요한 에너지 구성 요소의 안전성과 내구성을 검증하는 데 필요한 지속적인 성능을 제공합니다.
문의:
오늘 상담을 요청하여 배터리 열 및 충전 시스템 검증 프로그램에 맞게 수냉식 진동 시험기를 설계하십시오.
