전기차 부품의 전기전기전지 셀에 대한 맞춤형 기후 진동 테스트 챔버

1제품 이름 및 목적

2제품 특징

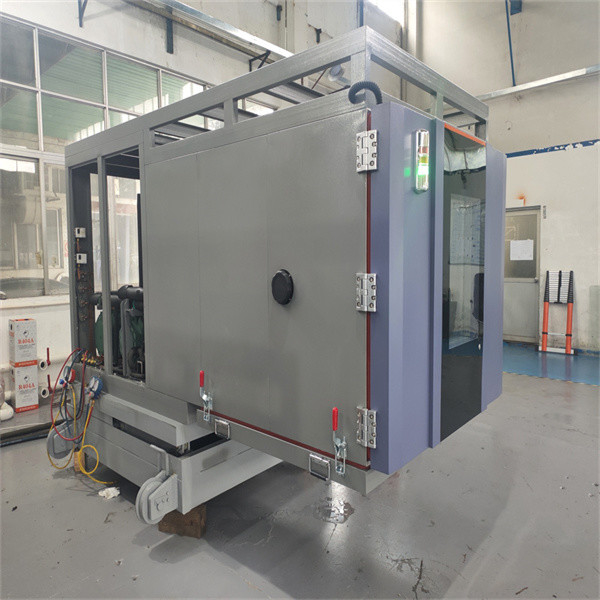

• 견고하고 고립 된 방 구조
  • 이 방은 중력 강철 프레임과 단열된 벽으로 구성되어 있습니다. 강철 프레임은 예외적인 강도와 강도를 제공합니다.방이 지속적인 진동 테스트의 엄격한 견딜 수 있는지 확인방열 재료는 열 전달을 최소화하고 안정적인 온도 및 습도 수준을 유지하기 위해 신중하게 선택됩니다.문은 신뢰할 수 있는 밀폐 메커니즘과 전망 창문으로 장착, 조작자가 내부 환경을 방해하지 않고 시험 과정을 모니터링 할 수 있습니다.검사 결과에 영향을 줄 수있는 입자 또는 오염 물질의 축적을 방지하기 위해 쉽게 청소 할 수 있는 표면.
• 정밀 온도 및 습도 제어 시스템
  • 방의 중심에는 정교한 온도 및 습도 제어 시스템이 있습니다. 일반적으로 -40 ° C에서 + 80 ° C까지 ± 0.3 ° C의 정확도로 광범위한 온도 범위를 달성 할 수 있습니다.습도 조절 범위는 10%에서 95%의 상대 습도까지이 시스템은 에너지 효율적인 냉각 장치, 히터, 습기장치 및 탈습기를 사용하며, 모든 것이 정확한 PID 컨트롤러에 의해 조정됩니다.여러 온도와 습도 센서가 전략적으로 방 전체에 배치되어 실시간 피드백을 제공합니다., 제어 시스템이 신속하고 정확한 조정을 할 수 있습니다.

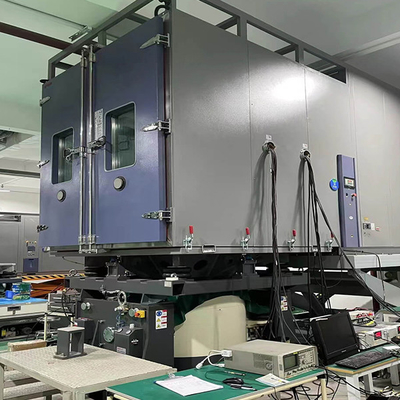

• 고급 진동 테스트 능력
  • 이 방은 최첨단 진동 테스트 시스템을 갖추고 있습니다. 다양한 진동 주파수와 진폭을 생성할 수 있습니다.EV 작동 중 발생하는 진동을 시뮬레이션합니다., 예를 들어 거친 도로에서 운전하거나 가속 및 저속 도중. 진동 테이블은 정확하고 신뢰할 수있는 테스트를 보장하는 테스트 샘플에 균일한 진동을 제공하기 위해 설계되었습니다.시스템은 특정 운전 프로파일 또는 산업 표준 진동 테스트를 복제하도록 프로그래밍 할 수 있습니다., 제조업체가 EV 배터리 구성 요소의 무결성과 성능에 진동의 영향을 평가 할 수 있습니다.
• 직관적인 제어판 및 데이터 획득 인터페이스
  • 장비는 조작 및 매개 변수 설정을 간소화 하는 직관적인 제어판을 갖추고 있습니다. 운영자는 쉽게 온도, 습도, 진동 매개 변수를 조정할 수 있습니다.시험 기간, 그리고 사용자 친화적 인 인터페이스를 사용하여 다른 설정을 제공합니다. 제어 패널은 또한 현재 환경 조건, 진동 상태 및 모든 경보 또는 경고를 실시간으로 표시합니다.방은 포괄적인 데이터 수집 시스템으로 통합되어 있습니다.그것은 온도 및 습도 역사, 진동 프로파일 및 테스트 샘플의 관찰 가능한 변경 사항 등 모든 관련 테스트 데이터를 기록합니다.데이터는 내장 메모리에 저장되거나 추가 분석을 위해 외부 저장 장치로 내보낼 수 있습니다.이 시스템은 또한 다양한 형식으로 상세한 테스트 보고서를 생성하여 문서화와 결과를 쉽게 공유 할 수 있습니다.
• 안전 기능 및 경보
  • 작업자의 안전과 시험 과정의 무결성을 보장하기 위해 방은 다양한 안전 장치로 장착됩니다. 여기에는 과온 및 과류 보호,비상 정지 버튼, 그리고 이상적인 온도 변동, 습도 수준 또는 진동 패턴에 대한 알람. 안전 장치는 방, 시험 샘플,그리고 주변 환경, 테스트 작업 중에 마음의 평화를 제공합니다.

3특정 매개 변수

• 온도 범위 와 정확성
  • -40°C에서 +80°C의 온도 범위와 ±0.3°C의 정확도로 EV 배터리 구성 요소를 광범위한 온도 스펙트럼에 노출시킬 수 있습니다.이것은 극심한 추위와 뜨거운 조건에서 배터리의 성능과 내구성을 테스트하는 데 중요합니다., 예를 들어 겨울 운전 또는 높은 온도 환경에서 정확한 온도 조절은 테스트 조건이 정확하게 유지되도록합니다.신뢰할 수 있고 반복 가능한 결과를 제공.
• 습도 범위 및 정확성
  • RH의 10%에서 95%의 습도 범위에서 ± 2%의 정확도로 EV 배터리 구성 요소에 대한 습도의 효과를 포괄적으로 평가 할 수 있습니다.높은 습도는 배터리 단말기의 부식 저항력과 배터리 케이스의 무결성에 영향을 줄 수 있습니다., 낮은 습도는 특정 재료의 건조와 균열을 유발할 수 있습니다.습도 수준을 정확하게 조절하는 능력은 배터리가 다른 습도 환경에 어떻게 반응하는지 이해하는 데 필수적입니다..
• 진동 매개 변수
  • 진동 테스트 시스템은 5 Hz에서 500 Hz까지의 주파수와 최대 50 mm까지의 진폭을 생성 할 수 있습니다. 이러한 매개 변수는 다양한 운전 조건을 시뮬레이션 할 수 있습니다.도시 운전의 부드러운 진동에서 더 심한 충격과 오프로드 또는 고속 운전의 진동진동 특성을 정확하게 제어 할 수있는 능력은 EV 배터리 구성 요소와 연결의 내구성과 무결성을 평가하는 데 중요합니다.
• 테스트 용량 및 용량
  • 방은 특정 모델에 따라 일반적으로 1m3에서 5m3까지의 사용자 정의 가능한 테스트 볼륨을 제공합니다. 유료 화물 용량은 상당한 양의 테스트 샘플을 처리 할 수 있습니다.최대 용량이 2000kg까지, 여러 배터리 셀, 모듈 또는 패키지를 동시에 테스트 할 수 있습니다.
• 데이터 샘플링 빈도 및 해상도
  • 데이터 수집 시스템은 최대 200 Hz의 주파수에서 데이터를 샘플링하여 온도, 습도 및 진동 변화에 대한 매우 상세한 기록을 제공합니다.온도 데이터의 해상도는 0.1°C, 습도 데이터는 0.1% RH이고 진동 데이터는 진폭 0.1mm와 주파수 0.1Hz입니다.이 고해상도 데이터는 가장 작은 추세와 잠재적인 장애점을 식별하는 데 귀중합니다., 제품 성능에 대한 더 정확한 평가를 허용합니다.

4제품 기능

• 환경 및 진동 조건의 정확한 시뮬레이션
  • 이 방의 주요 기능은 EV 배터리 구성 요소가 직면할 수 있는 복합 온도, 습도 및 진동 조건의 정확하고 신뢰할 수 있는 시뮬레이션을 제공하는 것입니다.이 부품들을 통제된 환경과 진동 스트레스에 노출시켜서, 제조업체와 연구자들이 EV의 성능과 내구성을 평가할 수 있습니다. 이것은 EV의 안전과 신뢰성을 보장하는 데 매우 중요합니다.배터리 시스템의 장애가 범위를 줄일 수 있기 때문에, 성능 문제, 심지어 안전 위험.
• 제품 디자인 최적화 및 품질 관리
  • 다양한 EV 배터리 프로토타입에 대한 일련의 테스트를 통해 챔버에서 얻은 데이터는 제품 디자인을 최적화하는 데 사용될 수 있습니다.엔지니어 들 은 각기 다른 온도 에서 여러 재료 와 부품 의 동작 을 분석 할 수 있다, 습도 및 진동 스트레스 및 전반적인 성능과 안전을 향상시키기 위해 수정합니다.배터리 구성 요소의 각 팩이 요구되는 환경 및 진동 저항 표준을 충족하는지 확인예를 들어, 테스트는 배터리 셀 패키지 또는 모듈 간의 연결에서 잠재적 인 약점을 식별하는 데 도움이 될 수 있으며, 설계 및 제조 프로세스의 개선으로 이어집니다.
• 연구 개발 지원
  • EV 연구 개발 분야에서 진동 테스트를 가진 맞춤 기후 챔버는 귀중한 통찰력을 제공합니다.연구자들은 배터리 재료의 근본적 특성과 다른 환경 및 진동 요인과의 상호 작용을 연구하기 위해 그것을 사용할 수 있습니다.그들은 새로운 재료와 기술을 탐구할 수 있습니다. 더 높은 온도, 습도, 진동에 더 잘 견딜 수 있습니다.재료 과학자들은 다양한 환경 및 진동 조건에서 새로운 전극 재료 또는 배터리 케이스 디자인의 성능을 테스트 할 수 있습니다., 방을 사용하여 효율성을 평가하고 EV 배터리 기술의 발전을 위한 길을 열어줍니다.
• 적합성 검사 및 인증
  • 이 장비는 산업 규정과 국제 표준을 충족시키기 위해 준수 테스트를 수행하는 데 필수적입니다.전기 자동차 산업은 다른 환경 및 진동 조건 하에서 배터리 구성 요소의 테스트에 대한 엄격한 요구 사항을 가지고 있습니다., 그리고 방은 관련 표준에 따라 테스트를 수행하는 데 사용할 수 있습니다. 테스트 결과는 제품 인증을 획득하고 시장의 수용을 보장하는 데 사용될 수 있습니다.

5생산 및 품질 보장

• 엄격 한 제조 과정
  • EV 셀, 모듈 및 팩을 위한 진동 테스트를 가진 커스텀 기후 챔버는 엄격한 품질 관리 절차에 따라 제조됩니다.강철 프레임과 단열 재료에서 온도 및 습도 제어 장치까지, 진동 테스트 시스템 및 안전 기능, 신뢰할 수있는 공급 업체에서 공급되며 철저한 검사와 테스트를 거칩니다.조립 과정은 깨끗하고 통제 된 환경에서 고도로 훈련 된 기술자들에 의해 수행됩니다.방은 정확성과 성능을 보장하기 위해 생산 과정에서 여러 단계에 걸쳐 정정되고 검증됩니다.
• 품질 인증 및 검증
  우리의 방은 관련 품질 인증서를 획득하고 독립된 EV 테스트 실험실에서 검증되었습니다. 정확하고 신뢰할 수있는 테스트 결과를 제공한다는 것이 입증되었습니다.EV 배터리 환경 및 진동 테스트에 대한 국제 및 국가 표준에 적합합니다.우리는 또한 최신 기술 발전과 EV 산업의 고객 피드백을 기반으로 제품을 지속적으로 업데이트하고 개선하여 장기적인 성능과 준수성을 보장합니다.

6응용 분야와 성공 사례

• 배터리 셀 내구성 테스트
  • EV 배터리 제조업체는 새로운 유형의 리?? 이온 배터리 셀을 테스트하기 위해 이 방을 사용했습니다.그리고 진동은 EV의 수명 기간 동안 경험할 수 있는 혹독한 조건을 시뮬레이션합니다.테스트는 고온과 진동 조건에서 전해질 누출에 문제가 있음을 밝혀냈습니다. 전해질 구성을 수정하고 세포 밀폐를 개선함으로써,제조업체는 셀의 내구성 및 안전성을 향상시킬 수있었습니다..
• 모듈 성능 평가
  • 연구 기관은 새로운 배터리 모듈 디자인을 실험실에서 테스트했습니다. 모듈은 다양한 온도와 진동 조건에 노출되었습니다.급격한 온도 변화와 고주파 진동그 결과 모듈의 열 관리 시스템은 특정 조건에서 열을 효과적으로 분산 할 수 없기 때문에 개선이 필요하다는 것을 보여주었습니다.냉각 채널을 재설계하고 더 효율적인 방열기를 사용함으로써, 연구팀은 모듈의 성능과 신뢰성을 향상시킬 수 있었습니다.
• 팩 통합 테스트
  • EV 제조업체는 방에서 팩 통합 테스트를 수행했습니다.배터리 팩은 모든 구성 요소의 적절한 기능과 전체 팩의 무결성을 보장하기 위해 다양한 환경 및 진동 조건에서 테스트되었습니다.테스트는 전력 손실 또는 심지어 단전으로 이어질 수 있는 전선 허니의 약한 연결을 확인했습니다.제조업체는 포장재의 신뢰성과 안전성을 향상시킬 수 있었습니다..

7서비스 및 지원

• 판매 전 기술 상담
  우리의 EV 테스트 전문가 팀은 고객이 특정 테스트 요구 사항에 대한 챔버의 기능과 적합성을 이해하는 데 도움이되는 심도있는 기술 자문을 제공합니다.우리는 시연과 훈련을 제공합니다., EV 산업에 맞춘, 구매하기 전에 객실의 작동과 기능에 대한 고객을 친숙하게.우리는 또한 테스트 될 EV 배터리 구성 요소에 기초하여 적절한 테스트 매개 변수 및 액세서리를 선택하는 데 도움을.
• 판매 후 서비스 및 유지보수
  우리 는 현장 설치 와 착수 를 포함한 포괄적 인 판매 후 서비스 를 제공하고 있습니다. 우리 의 기술자 들 은 정기적 인 유지 보수, 정정 및 비상 수리 를 위해 준비 되어 있습니다.우리는 예비 부품과 업그레이드를 제공 하 고 최고 성능을 유지 하 고 방에서 작동우리는 또한 EV 배터리 온도 테스트의 장기적인 신뢰성과 가용성을 보장하는 예방 유지 보수 및 우선 기술 지원을 포함하는 서비스 계약을 제공합니다.습도, 진동 테스트
• 교육 및 기술 지원
  우리는 새로운 사용자를 위한 교육 프로그램을 실시합니다. 진동 테스트와 맞춤 기후 챔버를 효과적으로 작동하고 테스트 결과를 해석할 수 있도록 말이죠.우리의 기술 지원 팀은 질문에 대답하기 위해 24/7 사용할 수 있습니다., 문제 해결 지원을 제공하고 EV 배터리 환경 및 진동 테스트 표준에 대한 테스트 방법 최적화 및 준수에 대한 지침을 제공합니다.우리는 또한 소프트웨어 업데이트와 데이터 획득 및 분석 시스템에 대한 지원을 제공합니다., 고객이 테스트에서 최신 기능과 기술을 최대한 활용할 수 있도록 합니다.
