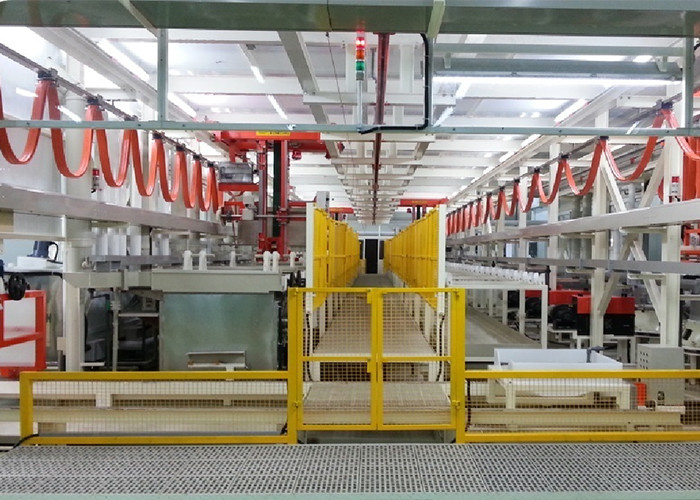

자동 제어 금속 접착장치 다층 PCB 전자 접착장치

1소개

2주요 특징

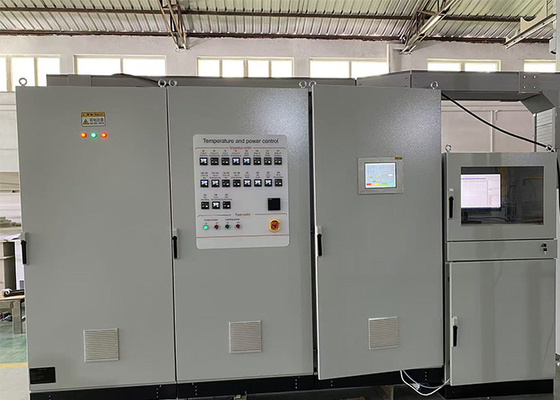

2.1 자동화된 프로세스 제어

• 정밀 매개 변수 관리: 이 장비의 핵심은 정교한 자동 제어 시스템입니다.가전화 과정의 모든 측면이 정확하게 조절 될 수 있습니다.. 플래팅 시간, 전류 밀도, 온도, 그리고 플래팅 바드의 화학 농도와 같은 매개 변수는 실시간으로 모니터링되고 조정됩니다. 예를 들어, PCB를 플래팅 할 때,이 시스템은 보드 표면에 균일한 구리 퇴적을 보장하기 위해 전류 밀도를 정확하게 제어 할 수 있습니다.이 정확성은 전기 흔적의 무결성을 유지하고 최종 제품의 최적의 성능을 보장하는 데 중요합니다.
• 원활한 워크플로우 통합: 자동 제어 시스템은 금속 기판의 정화, 탈유,그리고 표면 활성화, 가전화 및 닦고 건조하는 것과 같은 후처리 단계까지, 장비는 수동 개입없이 전체 작업 흐름을 관리 할 수 있습니다.이것은 인간 오류의 위험을 줄일 뿐만 아니라 전체 생산 주기를 가속화합니다..

2.2 고효율 플래팅 챔버

• 일률적 인 코팅 을 위한 최적화 된 디자인: 플래팅 챔버는 균일한 금속 퇴적을 달성하는 데 초점을 맞추고 설계되었습니다.그들은 작업 조각 주위에 평평하게 배포 된 접착 용액을 보장하는 혁신적인 조화 및 순환 시스템을 갖추고 있습니다.PCB 전류장치의 경우, 보드를 고정시키기 위해 특수 고정 장치가 사용되며, 솔루션이 가장 작은 비아와 흔적을 포함하여 모든 영역에 도달 할 수 있습니다.이것은 전체 PCB에 걸쳐 일관된 코팅 두께를 가져옵니다.안정적인 전기 연결을 위해 필수적입니다.
• 대용량 처리 용량: 전자 산업의 대용량 생산 요구 사항을 충족시키기 위해, 접착 방은 동시에 여러 작업 조각을 처리하도록 설계되었습니다. 예를 들어,커넥터 또는 콘덴서와 같은 소형 전자 부품의 생산, 방은 하나의 플래팅 사이클에서 많은 수의 부품을 수용 할 수 있도록 구성 할 수 있습니다. 이것은 장비의 처리량을 크게 증가시킵니다.제조업체가 엄격한 생산 일정을 충족시킬 수 있도록.

2.3 첨단 플래팅 기술

• 선택적 접착 능력: 이 금속 접착 장비는 PCB 제조에 특히 유용한 선택적 접착 옵션을 제공합니다.선택적 접착은 PCB의 특정 부위에만 금속의 퇴적을 허용합니다., 사용 된 접착 재료의 양을 줄이고 단전 위험을 최소화합니다. 첨단 마스크 기술과 전기 전류의 정확한 제어,장치는 정밀하게 접시를 필요로하는 영역을 목표로 할 수 있습니다., 예를 들어 부품 용접용 패드 또는 신호 전송을 위한 흔적.
• 더 나은 성능을 위해 다층 접착: 많은 전자 응용 프로그램 에서, 다층 접착 은 소원 한 특성 조합 을 달성 하기 위해 필수적입니다. 장비 는 서로 다른 금속 의 여러 층 을 저장 할 수 있습니다.전기전도성을 위한 구리의 기본층과 같이, 염증 저항을 위해 니켈 층과 튼튼한 용접성과 내구성을 향상시키기 위해 금의 상층이 뒤따릅니다.이 다층 접착 과정 은, 접착 된 부품 의 무결성 과 성능 을 보장 하기 위해 정확하게 제어 될 수 있다.

2.4 에너지 절약 및 환경 친화적 설계

• 에너지 - 효율적 운영: 장비는 에너지 절감 기능으로 설계되어 운영 비용과 환경 영향을 줄입니다.첨단 전력 관리 시스템은 플래팅 과정에서 전기 에너지 사용을 최적화하기 위해 사용된다예를 들어, 시스템은 플래팅 작업의 실시간 요구 사항에 따라 전력 공급을 조정 할 수 있으며, 플래팅 품질을 희생하지 않고 에너지 소비를 줄일 수 있습니다.

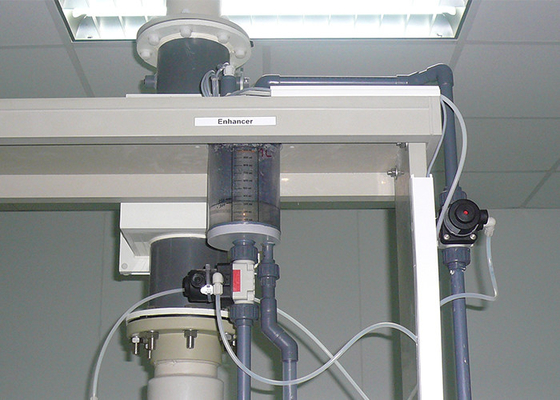

• 폐기물 관리 및 재활용: 환경 지속가능성 목표에 따라 금속 접착 장비는 폐기물 관리 및 재활용 시스템을 통합합니다.접착 욕조는 불순물을 제거하고 접착 용액의 수명을 연장하기 위해 필터레이션 및 정화 장치가 장착되어 있습니다.또한, 장비는 폐기물 흐름에서 귀중한 금속을 복구하고 재활용 할 수 있으며, 처녀 금속 채굴의 필요성을 줄이고 환경 오염을 최소화합니다.

3- 사양

4전자 제품 제조업체에 대한 혜택

4.1 제품 품질 향상

• 일관성 있는 접착 품질: 정밀 한 공정 제어 및 최적화 된 접착 챔버 는 전자 부품 및 PCB 에 일관성 있고 고품질의 금속 코팅 을 보장 합니다.부식 저항성고품질의 접착제품은 엄격한 품질 검사를 통과 할 가능성이 높으며 제품 고장 및 반환 위험을 줄입니다.
• 신뢰성 있는 전기 연결: PCB 전압화에서, 안정적인 전기 연결을 위해 금속 층의 균일하고 정확한 퇴적이 중요합니다.장비의 일관된 코팅 두께와 선택적 코팅 기능을 달성 할 수있는 능력은 개방 회로의 위험을 최소화하는 데 도움이됩니다.전자 장치의 적절한 기능을 보장합니다.

4.2 생산성 증대

• 고속 생산: 고효율의 접착실과 자동화 된 작업 흐름은 접착 부품의 빠른 생산을 가능하게합니다. 제조업체는 생산량을 크게 증가시킬 수 있습니다.시장에서 전자 제품에 대한 증가하는 수요를 충족여러 작업 조각을 동시에 처리 할 수있는 능력과 다른 공정 단계의 원활한 통합은 생산 주기를 단축시킵니다.
• 휴식 시간 감소: 자동 제어 시스템의 오류 탐지 및 경보 기능은 장비 정지 시간을 최소화하는데 도움이 됩니다. 어떤 문제도 발생할 경우, 시스템은 신속하게 문제를 식별하고 해결책을 제공할 수 있습니다.신속한 유지보수 및 생산 스케줄에 미치는 영향을 줄이는.

4.3 비용 - 절감

• 에너지 및 재료 효율성: 에너지 절감 설계로 전력 비용을 줄입니다.폐기물 관리 및 재활용 시스템은 접착 용액의 빈번한 교체와 처녀 금속 구매의 필요성을 최소화합니다.선택적 접착 능력은 또한 사용 된 접착 재료의 양을 줄여 재료 비용을 추가로 절감합니다.
• 더 낮은 재조직 및 폐기물 수: 고품질의 접착제 는 결함 이 있는 제품 이 적어지고, 재작업 과 폐기물 의 필요 가 줄어든다. 이 는 시간과 돈 을 절약 해 준다.제조업체는 같은 양의 자원을 사용하여 더 많은 판매 가능한 제품을 생산할 수 있기 때문입니다..

4.4 환경 지속가능성

• 환경 영향 감소: 금속 접착 장비는 에너지를 적게 소비하고 폐기물을 최소화함으로써 제조업체가 환경 발자국을 줄이는 데 도움이 됩니다.가치 있는 금속 의 재활용 은 또한 자연 자원의 보존 에 기여 합니다, 제조 과정을 더 지속가능하게 만드는 것입니다.

5전자 산업에서의 응용

5.1 PCB 제조

• 부품 장착 패드: 이 장비는 PCB에 구성 요소 장착 패드를 구리, 니켈 및 금과 같은 금으로 칠하는 데 사용됩니다.이것은 좋은 soldability 및 구성 요소와 PCB 사이의 신뢰할 수있는 전기 연결을 보장.
• 전기 흔적: PCB의 전기적 흔적의 경우, 금속 접착 장비는 전기 전도성을 향상시키기 위해 균일한 구리 층을 저장합니다.구리 층 의 두께 와 품질 을 조절 할 수 있는 능력 은 초고속 신호 전송 에 필수적 이다.

5.2 전자 부품 제조

• 커넥터: 전자 장치에 사용되는 커넥터에는 부식 저항성 및 전기 성능을 향상시키기 위해 금속 접착이 필요합니다. 장비는 니켈, 아연,또는 금, 응용 프로그램 요구 사항에 따라
• 반도체 패키지: 반도체 제조업에서 금속 접착 장비는 반도체 패키지의 전선을 접착하는 데 사용됩니다. 이것은 산화로부터 전선을 보호하고 용접성을 향상시키는 데 도움이됩니다.,반도체와 PCB 사이의 신뢰할 수 있는 연결을 보장합니다.
•

6결론
